Fuente Rectificada y Filtrada
Tensión en vacío 27Vcc, tensión en
plena carga 22.5Vcc
|
Fuente Compacta
(Todas admiten sobrecarga de
+20%) |
|

Nota 1 = 8A uso intermitente, 7A uso
permanente
12V a pedido |

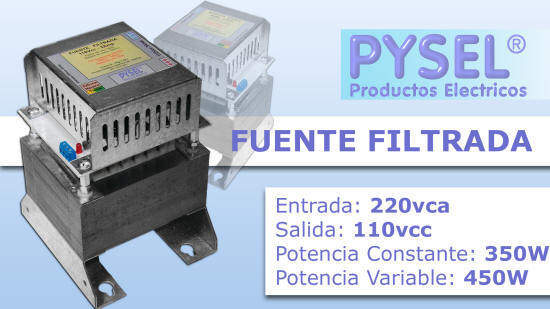

Fuente
filtrada alimentación 220v, aislación 2.5kv, uso permanente,
capacitores de filtrado. Bajo
nivel de ruido. Armada,
lista para instalar en gabinete, posee bornera de acometida,
fusible.
Tensión estándar de las fuentes
24vcc. Bajo pedido tensión 12vcc mismo
importe. Bajo pedido tensiones
inferiores a los 24vcc, respetando la corriente máx. por modelo.
-
Modelo
24Vcc (vacío 27vcc, 100% carga 22vcc)
-
Modelo 12Vcc (vacío
16.5vcc, 100% carga 12vcc)
-
Bajo pedido tensiones
inferiores a los 24vcc, respetando la corriente máx.. por modelo.
-
Bajo pedido tensión 12vcc mismo
tamaño que 24Vcc
|
|
Código |
Descripción |
Dimensiones |
|
62-FF12.40 |
220Vca / 12vcc 3.5A 40W |
|
|
62-FF12.70 |
220Vca / 12vcc 6A 70W |
|
|
62-FF12.100 |
220Vca / 12vcc 8A 100W (uso intermitente) |
|
|
|
|
62-FF24.50 |
220Vca / 24vcc 2A 50W |
75 x 100mm x Alto 100mm |
|
62-FF24.75 |
220Vca / 24vcc 3A 75W |
80 x 100mm x Alto 110mm |
|
62-FF24.100 |
220Vca / 24vcc 4A 100W |
80 x 110mm x Alto 135mm |
|
62-FF24.150 |
220Vca / 24vcc 6A 150W |
80 x 125mm x Alto 130mm |
|
62-FF24.200 |
220Vca / 24vcc 8A 200W (uso intermitente) |
80 x 110mm x Alto 135mm |
|
|

|

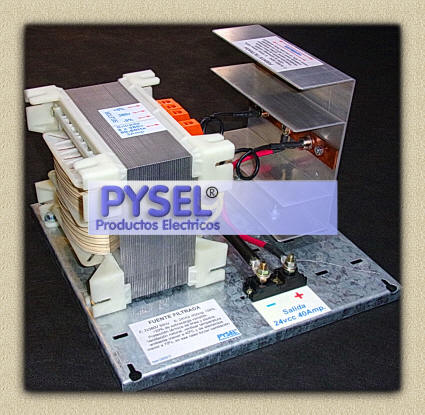

FUENTE FILTRADA, en bandeja
Ídem anterior, suma las
ventajas de un amplio disipador y transformador, que
mantiene bajas temperaturas de servicio, además el puente de
diodos y capacitores están montados mediante borneras lo que
hace muy fácil su mantenimiento y reparación. |
|
Código |
Descripción |
Dimensiones |
|
FUENTE FILTRADA
Todas admiten sobrecarga de
+30% |
|
62-FF12.120T
62-FF24.250T |
220Vca / 12vcc 10A 120W
220Vca / 24vcc 10A 250WADMITE
+30% |
Prof.= 270mm Ancho= 250mm Alto=
120mm |
|
62-FF12.250T
62-FF24.400T |
220Vca / 12vcc 20A 250W
220Vca / 24vcc 17A 400W
ADMITE +30% |
Prof.= 270mm Ancho= 250mm Alto=
120mm |
Tensión estándar de las
fuentes 24vcc, Bajo pedido tensión 12vcc mismo
importe
|

|
FUENTE TRIFÁSICA, en bandeja
Fuente en bandeja
trifásica 3*380 salida 24vcc ±1,5v, aislación constructiva de 2,5kv, carrete
con separador, alta inmunidad al ruido de línea, puente de
diodos metálico sobre disipador. Protección por termo
magnética, compensa las diferencias de tensión. |
|
Código |
Descripción |
Dimensiones |
|
FUENTE
TRIFÁSICA admite sobrecarga +50%
|
|
62-FT24.600T |
3x380Vca / 24VCC-25A 600W
ADMITE +50% |
|
|
62-FT24.1000T |
3x380Vca / 24VCC-42A 1000W
ADMITE +50% |
|
|
|
