Info de Autotransformadores Monofásicos Especiales

Atención Lunes a Viernes: 8 a 12hs/13 a 16.30hs  Te.: 011-4216-3434

Auto transformadores de servicio permanente, uso industrial o especiales para electrodomésticos.

Alta aislación, clase B, acometida por borneras con registro de tensiones.



Elevadores o reductores 220/110

1

autotransformador industrial elevador o reductor 380 a 220  220/110 otras tensiones 127v 120v 250v 180v alta aislación y uso permanente

estándar para tableros

AUTOTRANSFORMADORES de uso industrial

  • Aislación 2.5kv respecto de chasis, clase B, uso 100%

  • Especificar si es reductor o elevador

  • Según necesidad, especiales de 220/115 o 220/120v

  • Especiales indicar 440/220.- No llevan el mismo bobinado



Código

Pysel

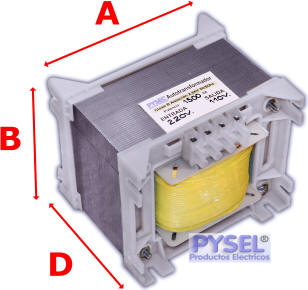

AxB,   D

mm

Peso

kg

potencia

220/110

**440/220

103-AL29-220/110

**103-AL29-440/220

87x73, 85

2.5

250 VA

103-AL32-220/110

**103-AL32-440/220

100x85, 110

3.3

350 VA

103-AL38-220/110

**103-AL38-440/220

120x100, 120

5.5

500 VA

103-AL45-220/110

**103-AL45-440/220

145x136, 115

7.3

900 VA

103-AL50-220/110

**103-AL50-440/220

155x125, 195

9.0

1,5 KVA

103-AL64-220/110

**103-AL64-440/220

200x165, 184

16

2,5 KVA





Elevadores o reductores 220/380 220/127

2-a

autotransformador industrial elevador o reductor 380 a 220  220/110 otras tensiones 127v 120v 250v 180v alta aislación y uso permanente

estándar para tableros

AUTOTRANSFORMADORES de uso industrial

  • Aptos para sistemas trifásicos, se obtiene 220v en relación a una fase

  • Aislación 2.5kv respecto de chasis, clase B, uso 100%

  • Especificar si es reductor o elevador

  • Esta configuración permite obtener 220v de una línea de 380v

  • Puede combinar 3 unidades para  3x380 / 3x220v consúltenos.



Código

Pysel

AxB,   D

mm

Peso

kg

380/220

220/127

103-AL29-380/220

103-AL29-220/127

87x73, 85

2.5

250 VA

103-AL32-...(completar)

100x85, 110

3.3

400 VA

103-AL38-...(completar)

120x100, 120

5.5

600 VA

103-AL45-...(completar)

145x136, 115

7.3

1 KVA

103-AL50-...(completar)

155x125, 195

9.0

1,6 KVA

103-AL64-...(completar)

200x165, 184

16

2,5 KVA





Elevadores o reductores hasta 20%

2-b

autotransformador industrial elevador o reductor 380 a 220  220/110 otras tensiones 127v 120v 250v 180v alta aislación y uso permanente

estándar para tableros

AUTOTRANSFORMADORES de uso industrial

  • Relación mas frecuentes   180/220   220/250   380/410   380/440

  • Aislación 2.5kv respecto de chasis, clase B, uso 100%

  • Especificar si es reductor o elevador

  • Esta variedad se diseña sobre pedido, tabla de referencia.



código=... combinar con tensiones

Potencias máximas según tensiones

Código

Pysel

AxB,   D

mm

Peso

kg

180/220

220/250

380/440

380/410

103-AL29....

87x73, 85

2.5

600 VA

800 VA

1,2 KVA

103-AL32...

100x85, 110

3.3

800 VA

1,2 KVA

2 KVA

103-AL38...

120x100, 120

5.5

1,2 KVA

2 KVA

3,2 KVA

103-AL45...

145x136, 115

7.3

2 KVA

3,2 KVA

4,5 KVA

103-AL50...

155x125, 195

9.0

3,2 KVA

4,5 KVA

6,5 KVA

103-AL64...

200x165, 184

16

4,5 KVA

6,5 KVA

8,5 KVA





Productos de Fabricación Bajo Pedido

3

Autotransformadores con tapas y tomas 220/110v   --BAJO PEDIDO--

Aplicación en electrodomésticos y otros aparatos eléctricos provistos de ficha de 110v +tierra.

   Autotrafo 220/110 para electrodomesticos como microondas anafes licuadoras heladeras, etc.

Código

Relación  220/110

103-AUTOTOMA 250

250 VA

103-AUTOTOMA 400

400 VA

103-AUTOTOMA 750

750 VA

103-AUTOTOMA 1000

1000 VA

103-AUTOTOMA 1500

1500 VA

103-AUTOTOMA 2000

2000 VA



PYSEL Fabrica y Venta Directa. Despachos a todo el país.

Calle 16 Nº 3338/46  Berazategui  (B 1884 DEJ)  Bs. As.  Argentina  (54-11)  4216-3434

Contáctenos                Vea toda nuestra lista de Precios en:  www.pysel.com.ar/pesos.html



También fabricamos transformadores de aislación que podrá ver en:  TRANSFORMADORES DE ALTA AISLACIÓN



Si se instala dentro de un gabinete, este debe ser mínimo 2 veces mayor, con ranuras de aireación 2 veces el alto x prof. => elevación de temp. +40..50°C sobre el ambiente, para disminuir el calentamiento se puede pasar al modelo siguiente de mayor potencia, consulte esta variante. ejemplo: el ultimo modelo 200x265x184, requiere gabinete 400x500x260, con dos ranuras abajo, para entrada de aire de 60x140 y otras dos arriba de igual medida.

Con gabinetes de menores volúmenes se requiere ventilación forzada.
