Info Controladores para Imanes de Puerta

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)



Medidas: Base: 145mm x 91mm;  Alto:82mm  Peso: 750grs aprox.

Modelos

73-FA12-10W (Para cerraduras de 12vcc hasta 10w)

73-FA24-10W (Para cerraduras de 24vcc hasta 10w)

Funcionamiento

Provee alimentación y automatismo de cerraduras electro-imanadas, en control de acceso, sector de aislamiento biológico y aire acondicionado, incluye temporizador, salidas para sensor de puerta, salidas botón de parada de emergencia, salidas para pulsador de habilitar el sistema y salida para pulsador de abrir puerta (temporizado), además cuenta con salidas para indicador luminoso de cada estado y salida para alarma sonora por puerta abierta después del tiempo de apertura.

El sistema habilita durante un tiempo (se regula cada puerta en forma individual) la puerta en la que se pulsa y bloquea la/s otra/s puertas, la indicación luminosa permite a los usuarios conocer el estado de las puertas, si la puerta abierta no se cierra pasado el tiempo, entonces activa una alarma sonora que se apaga automáticamente al cerrar la puerta. Puede bloquearse la apertura de las siguientes puertas hasta tanto se cierre la primer abierta.

Al cerrar la puerta que pidió el paso el tiempo de paso (ajustable mediante la perilla) se anula automáticamente.

Seguridad

Posee transformador de doble aislamiento con  carrete de seguridad y todas las salidas son en baja tensión,

En caso de corte de energía o pulsado de parada de emergencia el sistema libera los imanes,

Alimentación 220vca  salida en baja tensión nominal 8w máxima 12w.

Aplicaciones

Bloqueos

Controladores y accesorios

Nota:

 1 puerta = 1 ó 2 cerraduras***

1 modulo

Función de temporizado, aviso sonoro de puerta sin cerrar y de parada de emergencia para liberar la puerta.

 2 puertas = 2 ó 4 cerraduras***

2 módulos

Función de temporizado con bloqueo de paso, aviso sonoro de puerta sin cerrar con opcional de bloqueo por apertura y de parada de emergencia para liberar la puerta.

3 puertas = 3 ó 6 cerraduras***

3 módulos + 4 reles de 4 inversores

Función de temporizado con bloqueo de paso, aviso sonoro de puerta sin cerrar con opcional de bloqueo por apertura y de parada de emergencia para liberar la puerta. El sistema se compone de un modulo principal y dos esclavos.

*** NOTA : algunas puertas dobles llevan 2 cerraduras, una en cada hoja, el controlador admite 10w de consumo, para mayores cantidades ó consumos se emplea una fuente externa y un rele de potencia en cada controlador

Planos de conexión

Vea informe de fuente con automatismo para imanes (info 2)

Vea informe de fuente con automatismo para imanes (info 3)

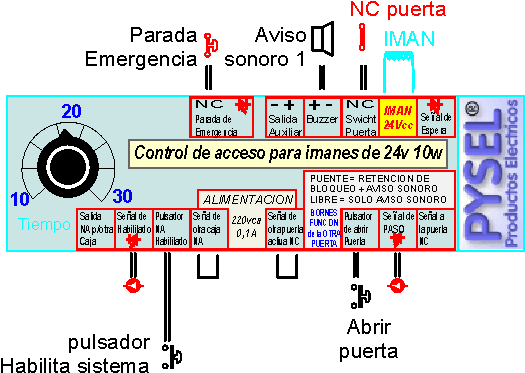

Diagrama de conexión de un imán y módulo

nuevo modelo (octubre 2012)



Esta conexión habilita el paso durante un tiempo, luego activa el aviso sonoro de puerta abierta.

El modulo  no incluye las botoneras y señalizaciones externas.

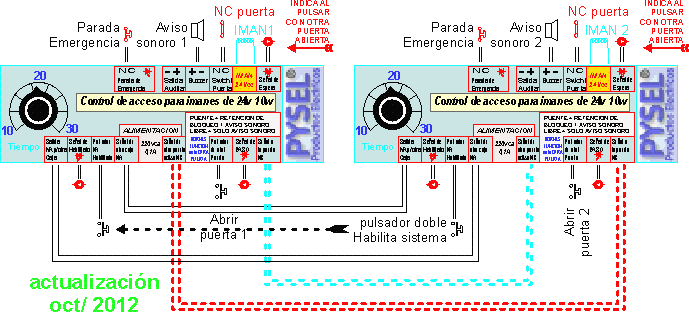

Conexión de paso con aviso sonoro SIN BLOQUEO

nuevo modelo (octubre 2012)



Esta conexión bloquea la apertura de la otra puerta durante el tiempo de apertura, luego de este tiempo produce un aviso sonoro que indica que la primer puerta no se cerro, el sistema se silencia cuando se cierra la puerta.

El modulo  no incluye las botoneras y señalizaciones externas.

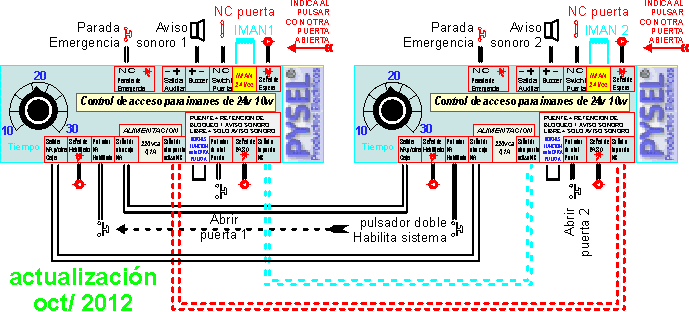

Conexión de paso con aviso sonoro CON BLOQUEO

nuevo modelo (octubre 2012)



Esta conexión bloquea la apertura de la otra puerta durante el tiempo de apertura y posterior ya que utiliza el PUENTE EN BORNERA modo de bloqueo, luego de este tiempo produce un aviso sonoro que indica que la primer puerta no se cerro, el sistema se silencia cuando se cierra la puerta y permite la apertura de la siguiente puerta.

El modulo  no incluye las botoneras y señalizaciones externas.














Diagrama de conexión de un imán y módulo - modelo 2010

El modulo cotizado no incluye las botoneras y señalizaciones externas.

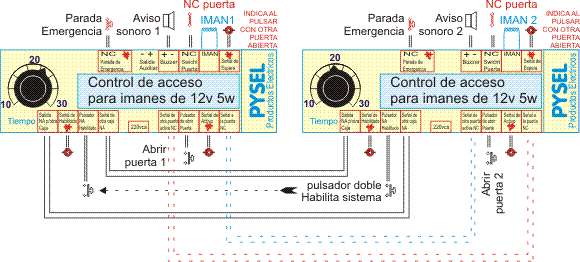

Conexión de paso con aviso sonoro SIN BLOQUEO - modelo 2010



Esta conexión bloquea la apertura de la otra puerta durante el tiempo de apertura, luego de este tiempo produce un aviso sonoro que indica que la primer puerta no se cerro, el sistema se silencia cuando se cierra la puerta.

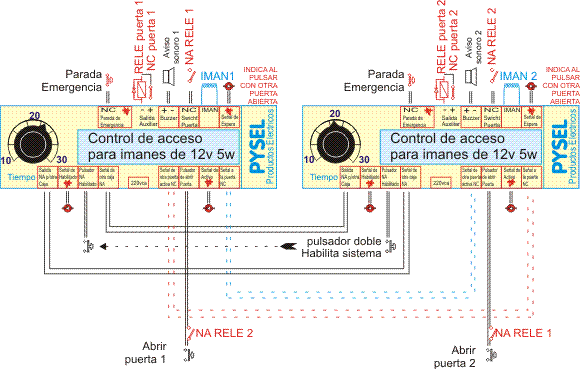

Conexión de paso con aviso sonoro CON BLOQUEO - modelo 2010



Esta conexión bloquea la apertura de la otra puerta durante el tiempo de apertura y posterior ya que utiliza el contacto NC a modo de bloqueo,

luego de este tiempo produce un aviso sonoro que indica que la primer puerta no se cerro, el sistema se silencia cuando se cierra la puerta y permite la apertura de la siguiente puerta.



Plano de Controlador para Imanes de Puertas

NOTA: Los reles pueden ser reemplazados por doble juego de sensor NC



Múltiple Puerta:

Se detalla la conexión para el caso de tres puertas enclavadas, puede ampliarse a 4 o 5 secuencias de aperturas con una sola abierta.

Se aplica un modulo maestro con salida auxiliar a rele de enclavamiento Nº1 y se repiten las señales de iman con reles Nº2, Nº3 y Nº4.

Para imanes de mayor potencia o diferente tensión se emplean los reles repetidores de imán para activar al imán con una fuente externa.

PARA BLOQUEO DE PASO SE EMPLEAN RELES AUXILIARES COMO EL EJEMPLO ANTERIOR.

 Plano de Controlador - Modulo Maestro

 Plano de Controlador - Modulo Esclavo

Plano de Controlador - Modulo Esclavo

 El modulo cotizado no incluye las botoneras y señalizaciones externas.
