Autotransformador Trifásico Servicio Continuo
- resumen -
-
Esta construcción consta de 1 solo devanado al
cual se le saca una derivación logrando de esta
manera bajar costos y tamaños
-
Por contar con 1 sola bobina mejora la relación de
tensiones de vació / carga
-
Recuerde: reductores 380-220 y elevadores 220-380
, difieren en la relación de tensiones de vació,
no son reversibles pero coinciden aprox. en sus
tamaños.
-
Si el autotrafo alimenta motores conviene
considerar la corriente de arranque y el coseno
Fi del motor para elegir un modelo de mayor
potencia, consúltenos.
-
Aislación 2.5kv
respecto de chasis, clase B, uso 100% /
Potencias en 50/60Hz Elevador ó Reductor
|
solicite
presupuesto por coberturas y tableros |

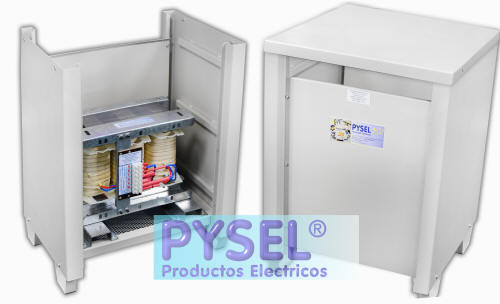

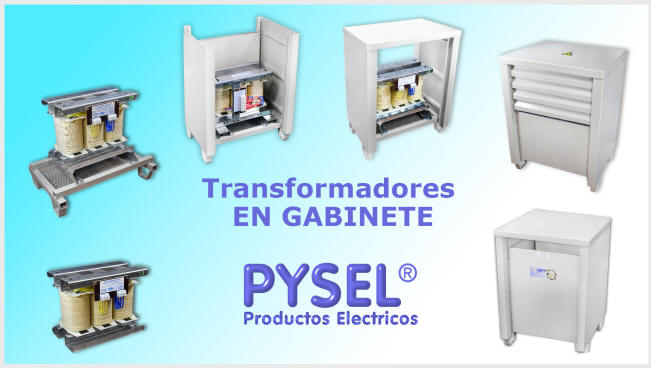

Vistas de diferentes gabinetes y de sus interiores
|
|
gabinete de chapa, con
ventilación automática |
cobertura metálica |
especiales |
|
Línea 25 |

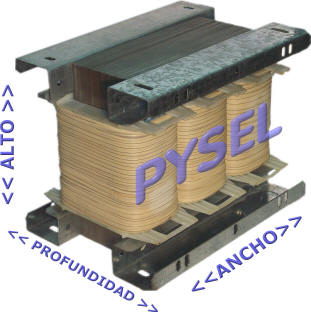

Profundidad |
Peso |
Código |
440/220
220/440 |
380/220
220/380 |
440/380
380/440 |
|
Ancho: 200mm
Alto: 125mm |
80mm |
6kg |
111-Auto3f 60036 |
0.7KVA |
0.8KVA |
2KVA |
|
Línea 32 |
Profundidad |
Peso |
Código |
440/220
220/440 |
380/220
220/380 |
440/380
380/440 |
|
Ancho: 250mm
Alto: 160mm
a pedido en
gabinete de chapa |
90mm |
10kg |
111-Auto3f 50033 |
1.1KVA |
1.4KVA |
3.5KVA |
|
95mm |
12kg |
111-Auto3f 50039 |
1.3KVA |
1.6KVA |
4.3KVA |
|
100mm |
13kg |
111-Auto3f 50044 |
1.5KVA |
1.8KVA |
5KVA |
|
110mm |
15kg |
111-Auto3f 50054 |
2.0KVA |
2.2KVA |
6KVA |
|
120mm |
16kg |
111-Auto3f 50059 |
2.4KVA |
2.7KVA |
7KVA |
|
Línea 41 |
Profundidad |
Peso |
Código |
440/220
220/440 |
380/220
220/380 |
440/380
380/440 |
|
Ancho: 310mm Alto:
205mm
a pedido en
gabinete de chapa |
120mm |
22kg |
111-Auto3f 80042 |
3.0KVA |
3.3KVA |
9KVA |
|
135mm |
30kg |
111-Auto3f 80060 |
3.9KVA |
4.4KVA |
12KVA |
|
150mm |
35kg |
111-Auto3f 80075 |
4.9KVA |
5.5KVA |
15KVA |
|
Línea 50 |
Profundidad |
Peso |
Código |
440/220
220/440 |
380/220
220/380 |
440/380
380/440 |
|
Ancho: 375mm Alto:
255mm
a pedido con
cobertura metálica |
155mm |
45kg |
111-Auto3f 10260 |
5.9KVA |
6.6KVA |
18KVA |
|
175mm |
57kg |
111-Auto3f 10280 |
7.5KVA |
8.8KVA |
21KVA |
|
190mm |
65kg |
111-Auto3f 10295 |
8.5KVA |
9.9KVA |
23KVA |
|
Línea 63 -
baja |
Profundidad |
Peso |
Código |
440/220
220/440 |
380/220
220/380 |
440/380
380/440 |
|
Ancho: 460mm Alto:
253mm
a pedido con
cobertura metálica |
190mm |
87kg |
111-Auto3f 6464b |
9KVA |
11KVA |
25KVA |
|
205mm |
107kg |
111-Auto3f 6480b |
10KVA |
12KVA |
27KVA |
|
Línea 63 |
Profundidad |
Peso |
Código |
440/220
220/440 |
380/220
220/380 |
440/380
380/440 |
|
Ancho: 460mm Alto:
330mm
a pedido con
cobertura metálica |
190mm |
87kg |
111-Auto3f 6464 |
11KVA |
13KVA |
30KVA |
|
205mm |
107kg |
111-Auto3f 6480 |
15KVA |
17KVA |
40KVA |
|
220mm |
112kg |
111-Auto3f 6495 |
18KVA |
20KVA |
**45KVA |
|
235mm |
128kg |
111-Auto3f 64110 |
20KVA |
22KVA |
**50KVA |
|
250mm |
141kg |
111-Auto3f 64122 |
23KVA |
** 25KVA |
**55KVA |
|
265mm |
154kg |
111-Auto3f 64135 |
**25KVA |
**28KVA |
**60KVA |
|
Especiales a
pedido |
Profundidad |
Peso |
Código |
440/220
220/440 |
380/220
220/380 |
440/380
380/440 |
|
Ancho: 460mm Alto:
330mm |
230mm |
132kg |
111-Auto3f 64110 GO |
**30KVA |
**30KVA |
-- |
|
Ancho: 530mm Alto:
420mm |
235mm |
164kg |
111-Auto3f 78100 GO |
**40KVA |
**40KVA |
-- |
|
Ancho: 590mm Alto:
440mm |
255mm |
211kg |
111-Auto3f 86100 GO |
**50KVA |
**50KVA |
-- |
** Construcción
sujeta a provisión de materiales
** Nota:
Precio y
plazo de entrega sujeto a proveedores

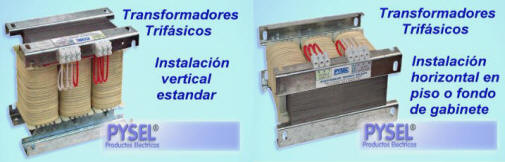

Se instalan en posición horizontal o vertical, sin cobertura y sin ventilación forzada, resultando la elevación de temperatura de +30..40°C, a plena carga con uso continuo. Si se instala dentro de un gabinete, este debe ser mínimo 2 veces mayor, con ranuras de aireación 2 veces el alto x prof. => elevación de temp. +40..50°C sobre el ambiente, para disminuir el calentamiento se puede pasar al modelo siguiente de mayor potencia, consulte esta variante.
ejemplo: el ultimo modelo 590x255x440, requiere gabinete 1200x500x880, o 900x500x1200, etc,
con dos ranuras abajo, para entrada de aire de 255x220 y otras
dos arriba de igual medida. Con gabinetes de menores volúmenes
se requiere ventilación forzada
