--- Vea el pdf de instalación --- Si la caja donde se monta el transformador tiene ventilación, el trafo admite sobre carga extra.
Tamaños MÍNIMOS de tableros estancos (sin ventilación) y sobrecargas máximas, siempre acorde al diagrama de cargas del grafico:
PYSEL Calle 16 Nº 3338/46 Berazategui (B 1884 DEJ) Bs. As. Argentina (54-11) 4216-3434 Contáctenos Vea toda nuestra lista de Precios en: www.pysel.com.ar/pesos.html
VOLVER A TRANSFORMADORES MONOFASICOS
|
Sugerencias para montajes e instalación:
El transformador puede instalarse en cualquier caja o gabinete, se sugiere que el tamaño de la caja sea el doble del volumen del transformador o mayor. Es conveniente que la caja tenga ventilación, evitando la entrada de agua.

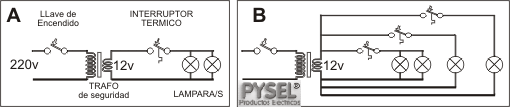

En el grafico A se indica la instalación de un transformador con 1 solo cable que alimenta a una o mas lámparas. La línea de salida (sobre los 12V) quedara protegida con una llave termomagnética, de modo tal que si el artefacto, se inunda o si se derriten los cables en el porta lámpara, al producirse la falla, el interruptor corta instantáneamente protegiendo la instalación. En el caso de no instalar esta térmica, el transformador cuenta con un sensor interno de temperatura, que desconectara cuando este haya recalentado, de esta manera evitaríamos que la falla continúe pero no se garantiza que el cableado, lámpara y porta lámpara hayan mantenido su integridad.

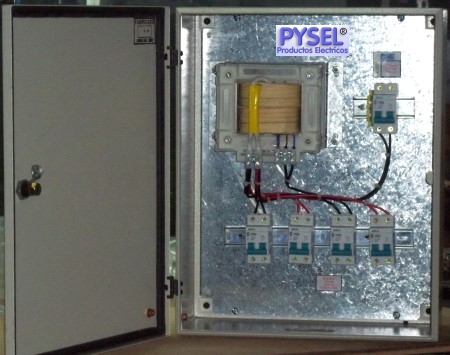

La Foto corresponde al grafico B.
En el grafico B se demuestra la instalación sugerida desde un transformador con varios cables de salida hacia distintos grupos de lámparas.
En todos los casos, la térmica se calcula
sumando las potencia de las lámparas y dividiendo por 12V.
El interruptor de encendido y apagado, se conecta en los
220V, también puede ser una fotocélula u otro sistema de
encendido.
Nuestros transformadores pueden ser controlados para atenuar la iluminación, de esta manera se logran distintos efectos decorativos.
Consulte cotización por trasformador dentro de un tablero con llave térmica.
Comentarios técnicos:
También construimos piezas con regulación de línea, para compensar caída de tensión en cables, ejemplo: transformador 220V ±5% a 13V ±0.5V, para construir estas piezas se pasa al tamaño siguiente en potencia, ejemplo: para un trafo de 200W, se pasaría al modelo siguiente de 300W
Podemos ofrecer la construcción del tipo dos columnas con las mismas características vea el info técnico especiales. Se instalan en posición horizontal o vertical, sin cobertura y sin ventilación forzada, resultando la elevación de temperatura de +30..40°C, a plena carga con uso continuo. con tapas plásticas +45..55°C.
Si se instala dentro de un
gabinete, este debe ser mínimo 2 veces mayor, con ranuras de
aireación 2 veces el alto x prof. =>
elevación de temp. +40..50°C sobre el ambiente, para disminuir el
calentamiento se puede pasar al modelo siguiente de mayor
potencia, consulte esta variante. ejemplo: el ultimo modelo
192x288x205, requiere gabinete 400x600x400, con dos ranuras
abajo, para entrada de aire de 200x120 y otras dos arriba de
igual medida. Con gabinetes de menores volúmenes se requiere
ventilación forzada.
