Página de Medidas del Electroimán de 15Kg

Llámenos de lunes a viernes de 8 a 12hs y 13 a 16.30hs.     (011) 4216-3434 rot     (op 4256-4632 /4216-2764)



ELECTROIMÁN TRIFÁSICO DE 15KG. / 30mm / instalado en caja recorre 28mm





electroiman de 15kg reemplazo de electroimanes de 8 kg 10kg y 12kg puentes gruas porticos y aparejos alimentacion 380v Electroimán de accionamiento solo tiro y Electroimanes para tracciones

electrofreno trifasico de puente grua aparejo y portico, se aplica a zapata de freno recorrido30mm Electroimán de accionamiento lineal y efecto simple de Maniobra. Electroimanes de accionamientos lineales y efectos simples.

Nota:

G: Registro Giratorio,

Agujero de 13mm


El usuario puede acortar

el perno guía hasta 7cm



D= Ajustrable. el largo del tirador

se puede modificar,

con el mismo recorrido

Código Fuerza Recorrido Modelo Dimensiones en mm

Peso

A

B

C

D

ajustable

E

G

51-T-15-30

15 Kg.

30mm

Armado (A)  Electroimán con Caja

200

Máx. 430
min. 400
(ver G)

85

Máx. 390
min. 360

20mm,
Ag. Ø20

vea nota

8.7Kg
(embalado 14kg)





Repuestos





Bobina PYSEL 15kg

( Juego de 3, 3x380v )

Servicio Para Industria pysel Fábrica  Embragues Aparejos y Polipastos de usos industriales- Para freno de puentes gruas  - Para Bloqueos y frenos de motores Electro circular para Para Aparejos – Para Polipastos de Industrias – Para Fábricas – Para servicios usos industriales- puentes gruas  - Bloqueos – Para frenos –

Peso del repuesto 3.7Kg

Electro imanes / Electro-imanes







Código Fuerza Modelo
51-T-15-30C

15 Kg.

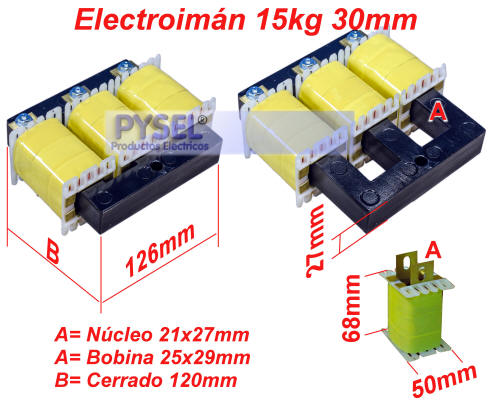

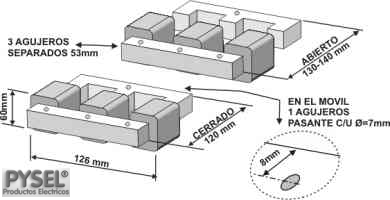

Electroimán (B) Cuerpo con 3 bobinas  sin Caja

51-T-15-30K

15 Kg.

3 Bobinas (C) Kit de 3 Bobinas, Incluye guías de bronce



SEPARACIÓN

FUERZA MÁXIMA

Corriente Arranque

5mm

20Kg

3Amp

20mm

15Kg

4Amp

30mm

14Kg

5Amp







Detalles prácticos del montaje



Montaje recomendado = núcleo móvil en sentido vertical.

Alimentación = 3x380V, 50/60Hz, 0.5 Amp. Conexión estrella sin neutro.

Corriente de arranque = 5 Amp.

Accionamiento = 3 bobinas, R= 25 ohm/ 20°C, esmalte clase H-(180°C),

Potencia requerida de línea 0.3 KVA, Potencia disipada = 48W Accionam. permanente, los arranques del electroimán producen sobrecalentamiento de las bobinas:

Potencia de arranque = 3.3KVA, Potencia disipada (arranque)=1,8KW (600W en c/bobina).



TABLA DE ARRANQUES



separación:

30mm

20mm

5mm

régimen máximo:

1 c/10seg

1c/7seg

1c/3seg



Estos valores deben verificarse controlando la temperatura de las bobinas menor a 80°C.



Verificar ventilación del conjunto, temperatura máxima trabajo 80°C.

 Verificar correcto desplazamiento del núcleo, evitando juego libre, produce remachamiento prematuro de las caras de las columnas.
Verificar el cierre del electroimán, de no cerrar pueden destruirse las bobinas, en cualquier caso la corriente debe ser menor 0.5 Amp., el tiempo de arranque debe ser menor a 1 segundo.

Engrasar las guías de bronce, No las caras, usar grasa grafitada.

No produce ruido, de hacerlo no apoyan las caras por esfuerzos laterales, este ruido no es motivo de falla siempre verificar corriente 0.5Amp.

La fuerza disminuye en forma notable con la baja tensión, verificar que la tensión de línea durante el arranque sea mayor a 370V, y menor a 410V, ya que el recalentamiento de las bobinas aumenta considerablemente.

El recalentamiento solo se produce durante los arranques, una vez cerrado puede estar en servicio las 24hs sin recalentamiento de las bobinas.

Resumen = Verificar el funcionamiento controlando la temperatura de las bobinas siempre menor a 80°C.
