Info de Fuentes para Laboratorios

64-1047

Fuente digital salida triple 2x0.. 5A

Corriente de Salida (doble)

2x 0 ~ 5A

Corriente de Salida (en paralelo)

0 ~ 10A

Efecto de la Fuente

CV≤ 0.01%±1mV; CC≤ 0.02%±1mA

Efecto de la Carga

CV≤ 0.01%±5mV; CC≤ 0.02%±5mA

Ondulación & Ruido

≤ 1mVrms

Display

Cuatro pantallas 3 1/2 dígitos LCD display

Salida fija

5V/3A

Exactitud

V: ±1%±2; C: ±2%±2 dígitos

Tamaño

365 × 265 × 164mm

Peso

8 ~ 12kg

Embalaje

Base: 44x39cm, alto: 24cm. Peso: 15Kg.

64-1044

Fuente digital salida simple 0.. 10A

Corriente de Salida

0 ~ 10A

Efecto de la Fuente

≤ 0.02%±3mV

Efecto de la Carga

≤ 0.01%±10mV

Ondulación & Ruido

≤ 3mVrms

Display

Dos 3 1/2 digito LED display

Exactitud

V: ±1%±2; C: ±2%±2 dígitos

Tamaño

365 × 265 × 164mm

Peso

10 ~ 20kg

64-1045

Fuente digital salida simple 0.. 20A

Corriente de Salida

0 ~ 20A

Efecto de la Fuente

≤ 0.02%±3mV

Efecto de la Carga

≤ 0.02%±25mV

Ondulación & Ruido

≤ 3mVrms

Display

Dos 3 1/2 digito LED display

Exactitud

V: ±1%±2; C: ±2%±2 dígitos

Tamaño

365 × 265 × 164mm

Peso

10 ~ 20kg

Embalaje

Base: 44x39cm, alto: 24cm. Peso: 18Kg.

sin stock

64-1050

Fuente digital salida simple 0.. 3A

Entrada

220Vca ±10%

Corriente de Salida

0 ~ 3A

Regulación

CV≤ 0.01%±5mV

Display

3 dígitos

Condiciones de operaciones

0ºC a 40ºC

Protección

Limite de corriente

Tiempo de uso

8Hs continuas

Tamaño

285 × 160 × 205mm

Peso

- kg

64-1040

Fuente digital salida simple 0.. 3A

Corriente de Salida

0 ~ 3A

Efecto de la Fuente

CV≤ 0.01%±1mV; CC≤ 0.02%±1mA

Efecto de la Carga

CV≤ 0.01%±5mV; CC≤ 0.02%±5mA

Ondulación & Ruido

≤ 1mVrms

Display

Dos 3 1/2 digito LCD display

Exactitud

V: ±1%±2; C: ±2%±2 dígitos

Tamaño

291 × 158 × 136mm

Peso

3 ~ 6kg

64-1041

Fuente digital salida simple 0.. 5A

Corriente de Salida

0 ~ 5A

Efecto de la Fuente

CV≤ 0.01%±1mV; CC≤ 0.02%±1mA

Efecto de la Carga

CV≤ 0.01%±5mV; CC≤ 0.02%±5mA

Ondulación & Ruido

≤ 1mVrms

Display

Dos 3 1/2 digito LCD display

Exactitud

V: ±1%±2; C: ±2%±2 dígitos

Tamaño

291 × 158 × 136mm

Peso

3 ~ 6kg

sin stock

64-1048

Fuente analógica salida triple 2x0.. 3A

Corriente de Salida

2x 0 ~ 3A

Efecto de la Fuente

CV≤ 0.01%±1mV; CC≤ 0.02%±1mA

Efecto de la Carga

CV≤ 0.01%±5mV; CC≤ 0.02%±5mA

Ondulación & Ruido

≤ 1mVrms

Display

x2 Voltímetro y x2amperímetro

Salida fija

5V/3A

Exactitud

2.5%f.s.

Tamaño

365 × 265 × 164mm

Peso

9 ~ 13kg

64-1049

Fuente analógica salida triple 2x0.. 5A

Corriente de Salida

2x 0 ~ 5A

Efecto de la Fuente

CV≤ 0.01%±1mV; CC≤ 0.02%±1mA

Efecto de la Carga

CV≤ 0.01%±5mV; CC≤ 0.02%±5mA

Ondulación & Ruido

≤ 1mVrms

Display

x2 Voltímetros y  x2 amperímetros

Exactitud

2.5%f.s.

Tamaño

365 × 265 × 164mm

Peso

9 ~ 13kg

Fuente para Laboratorios y Bancos de Ensayos

Resumen, por la amplia variedad de fuentes cotizamos 3 modelos habituales como referencia. Solicítenos el equipo a su medida.



Código	Descripción	Rangos de trabajo	Dimensiones
64-FLAB1	Ajustable variable 0..30vcc 5A máx. con instrumentos	0..30vca 6A max. 0..30vcc 5A máx.
64-FLAB2	Ajustable variable 0..50vcc 5A máx. con instrumentos	0...50Vca 6A 0...50Vcc 5A
64-FLAB3	Doble Potencia Nominal Ajustable variable 0..50vcc 5A máx. con instrumentos Ajustable variable 0..110vcc 5A máx. con instrumentos	Rangos Nominales 0..60vca 20A 0..110vca 20A 0..60vcc Filtrado 15A 0..110vcc Rectificado 15A	Base: 750x310mm Altura: 800mm Peso: 75kg.
Código	Descripción
64-AF1	Analizador de fuentes, ajustable, con instrumento analógico		Base: 390x300mm Altura: 260mm

64-FLAB3

Instrucciones de uso :

1. Posicione el variac en cero

2. Seleccione rango bajo (1) ó alto (2)

3. Seleccione salida de CA ó CC

4. Pulse Marcha y Ajuste la salida con el variac

5. Apagado mediante pulsador de parada, luego repetir secuencia de arranque.

6. Corte de salida mediante térmica, sin apagado.

Instrumentos:

• Salida CA: lectura directa de tensión y corriente

• Salida CC lectura directa de Vcc y Acc además de lectura de Aca como protección de consumo

Protecciones:

• Corte por cortocircuito y sobrecarga, posee sensor térmico en bobinado, corte y reposición automático, posee detector de sobrecorriente de alterna temporizado para corte retardado.

Equipos para Ensayos eléctricos

Diseñadas a pedido para pruebas de elementos eléctricos y electrónicos, amplia capacidad de sobrecarga

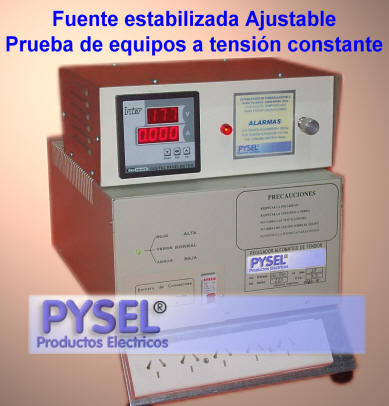

Equipo de mesa

• Rango ajustable estabilizado monofásicos desde 160 a 250vca

• Equipos trifásicos desde 270v a 440v

• Salidas de Tensión senoidal sin deformación de onda

• Aceptan cualquier tipo de carga

• Protecciones opcionales de corte de salida por sobrecorriente y/o baja y alta tensión

• Lectura directa de amperaje y voltaje.

• Equipos con ventilación natural o forzada, rangos desde 15Amp hasta 100Amp

• Opcionales de botoneras de mando y parada externa.

• Ampliamente reforzado para uso industrial intensivo.

• Adicionales automatismos y temporizados de marcha.

• Pequeños equipos portátiles, tableros acometidos a borneras y gabinetes con ruedas de transporte

• Opcional Ajuste por potenciómetro multivuelta.

 fabricación sobre pedido

Analizador de fuentes Universal:
para todo estilo de fuentes, enchufables, a pared, a borneras, etc.

Características funcionales:

• Realiza un ensayo automático midiendo la capacidad de inserción en baja tensión y condición de carga y vació con tensión nominal.

• Ensayo seguro para el operario, comandado con un solo pulsador.

• Lectura directa de fácil interpretación.

Características eléctricas:

• Ajuste de la tensión de inserción, mediante selector de rango y ajuste fino.

• Llave selectora de polaridad.

• Llave de función automática o continua en la carga.

• Ciclador de lectura vacío-carga ajustable.

• Con banco de carga interno, con ajuste grueso y fino.

• Varias fichas en la caja de prueba.

• Conmutación interna por contactor y relé.

• Transformador de seguridad.

• Llave termomagnética de corte de baja corriente.

Analizador de fuentes

Comprobador de fuentes de alimentación
