Borneras de conexión
de latón para estañar, escuadras de
fijación, |

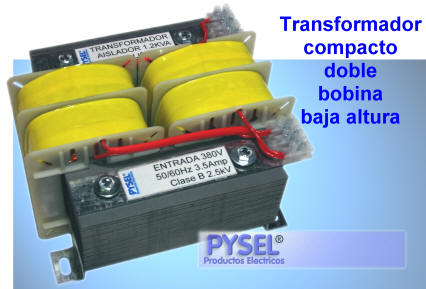

Transformador compacto,
reemplazo de toroidales
Bobina doble alto tensiones
cotizadas: 380/220, 380/110, 380/24, 380/12, 220/110,
220/24, 220/12
y otras similares
CONSULTE OTROS MODELOS
|
Código PYSEL |
A=mm |
B=mm |
C=mm |
Peso
(Kg) |
Pot 50/60 Hz |
|
102-Doble 6216 |
48 |
64 |
36 |
0.4 |
20 VA |
|
102-Doble 6220 |
52 |
100 |
40 |
0.7 |
35 VA |
|
La buena relación
de medidas permite el reemplazo con las ventajas
de aislamiento
del carrete plástico y el bobinado con separador. |
 |
|
|
 |
Transformador aislador de relación 220/220
Potencias
de
1000, 1300 y 1800va,
armado en una caja metálica,
con
cable de entrada tipo power PC y salida por tomacorrientes
múltiple,
con agregado de termomagnética de línea y luz
indicadora de marcha.
|
Código PYSEL |
Dimensiones |
Peso
(Kg) |
Pot 50/60 Hz |
|
102-0001-1000va |
Base
370 x 280mm.
Alto 330mm. |
19kg |
1000 VA |
|
102-0001-1300va |
Base
370 x 280mm.
Alto 330mm. |
23kg |
1300 VA |
|
102-0001-1800va |
Base
370 x 280mm.
Alto 330mm. |
26kg |
1800 VA |
|
Opcionales:
Este equipo admite alimentación de 2*380 y salida de 220 o 110,
incluso
110+110, para estas aplicaciones se emplean borneras de conexión |
|
|
Opcionales:
a pedido se arman
tableros
con térmicas y diferencial de protección |
|
TRANSFORMADOR
ADAPTADOR PARA ELECTRODOMÉSTICOS DE GRAN POTENCIA
Sistema generador de neutro artificial equilibrado para compatibilizar líneas
L1, L2 +NEUTRO
de 120+120
SISTEMA BRASIL, USA O EURO
al sistema 220+neutro
Nacional.
Capacidad de carga sobre el neutro artificial 5Amp
Capacidad sobre L1 Y L2 = ILIMITADA
|
|
Código PYSEL |
Dimensiones |
Peso
(Kg) |
Pot 50/60 Hz |
|
102-0002 |
Base
160 x
100mm.
Alto
140mm. |
8kg |
550 VA |
|
Instalación:
No requiere de
tableros u otras cajas especiales, se presenta con
borneras para ser conectado detrás de los artefactos, o bien puede ser
instalado en otra ubicación o habitación del inmueble.
Al
electrodoméstico le deben llegar dos cables de alimentación adecuados al
consumo total + el cable de interconexión con el adaptador, al transformador
adaptador le es suficiente un cable alimentador y de salida de 1mm.
La
instalación del cable de puesta a tierra es obligatoria en cualquier
artefacto. |
|
|
relación de entrada 200/1500 +(/220 ó 110 señal)
|
TRANSFORMADOR
PARA ENSAYOS DE rigidez dieléctrica 1500v.
Generador de 1500V 50mA, con salida adicional de lectura proporcional para ser aplicado a voltímetro externo o placa de control.
requiere RESISTENCIA LIMITADORA externa y alimentación mediante variac.
|
Código PYSEL |
Dimensiones |
Peso
(Kg) |
Pot 50/60 Hz |
|
102-0003 |
Base 105 x 90mm. Alto 125mm. |
4kg |
100 VA
nominal |
|
Opcionales:
Se provee
adicional resistencia limitadora en caja con bornera de conexión. |
|
|
relación de entrada 200/3000 +(/220 ó 110 señal)
|
TRANSFORMADOR PARA ENSAYOS DE rigidez dieléctrica 3000v.
generador de
3000V 200mA, con salida adicional de lectura proporcional
para ser aplicado a voltímetro externo o placa de control.
requiere RESISTENCIA LIMITADORA externa y alimentación
mediante variac.
|
Código PYSEL |
Dimensiones |
Peso
(Kg) |
Pot 50/60 Hz |
|
102-0004 |
Base 250 x
150mm.
Alto
120mm. |
16kg |
600 VA |
|
Opcionales:
Se provee
adicional resistencia limitadora en caja con bornera de conexión. |
|
Transformadores de Comando y Seguridad Uso general e
Industrial
|
construcción
sobre pedido
LÍNEA 50 doble ALTO
Despachos por
transporte, consulte embalajes y fletes. |
D=mm |
Peso |
código |
Potencia |
Tensiones de Entrada: nominal
220v, a pedido 110v, 380v 50-60Hz
Tensiones de Salida en carga:
a pedido 90 a 500v
para baja tensión se
replantean los modelos.
|
100 |
12.2 kg. |
102-T50D-1000 |
1.0 KVA |
|
110 |
14.3 kg. |
102-T50D-1200 |
1.2 KVA |
|
122 |
16.8 kg. |
102-T50D-1400 |
1.4 KVA |
|
130 |
18.5 kg. |
102-T50D-1600 |
1.6 KVA |
|
Solicite
adicional, armado en gabinete, tablero ó
escuadra especial, para colgar ó apoyar B=250mm.
-
A: 175mm B:
200mm
|
LÍNEA 50
DOBLE COLUMNA COMPACTO
Dos columnas Compacto |
Tensiones de Entrada: nominal
220v,
a pedido 110v, 380v 50-60Hz
Tensiones de
Salida en carga 110, 220, 380.
* corresponde a tensiones de entrada y/o
salida desde 110vca a 220vca
consulte por otros valores
para baja tensión se replantean los modelos
|
|
ALTO |
Peso |
codigo |
Potencia*
Vea +20%
|
|
105 |
15 kg. |
94-T50DCC-1000 |
1000 VA*
|
|
115 |
18 kg. |
94-T50DCC-1200 |
1200 VA*
|
|
130 |
21 kg. |
94-T50DCC-1400 |
1400 VA*
|
|
140 |
24 kg. |
94-T50DCC-1600 |
1600 VA*
|
|
|
 Se instalan en posición horizontal o vertical, sin cobertura y sin ventilación forzada, resultando la elevación de temperatura de +30..40°C, a plena carga con uso continuo. con tapas plásticas +45..55°C, utilizando núcleo Grano Orientado se pueden bajar las temperaturas.
Si se instala dentro de un gabinete, este debe ser mínimo 2
veces mayor, con ranuras de aireación 2 veces el alto x prof.
=> elevación de temp. +40..50°C sobre el ambiente, para
disminuir el calentamiento se puede pasar al modelo siguiente
de mayor potencia, consulte esta variante. ejemplo: el ultimo
modelo 150x210x140, requiere gabinete 300x400x300, con dos
ranuras abajo, para entrada de aire de 150x70 y otras dos
arriba de igual medida.Con gabinetes de menores volúmenes se requiere ventilación forzada.
|
|
