P Y S E L - Info Monofásicos para Tableros

Modelo marco plástico Base 96mm prof.: 50mm alto: 53mm + bornes 15mm Peso: 0.50kg.	LÍNEA 20 Estándar
	Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz Tensiones de Salida en carga: nominales 12v a 24v,
	Potencia s/tensiones	Consulte otras tensiones
	26/30 VA (220/24)

LÍNEA 22 construcción especial

Ancho

Peso

Potencia

Transformador 40VA

Base 96mm alto: 56mm

estándar con chicotes

especial con bornes para estañar

Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz

Tensiones de Salida en carga: nominales 12v, 24v, a pedido 30v a 150v

45mm

55mm

0.65 kg.

0.80 kg.

30 VA

50 VA

A: 76mm B: 65mm	LÍNEA 26 Estándar
	Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz Tensiones de Salida en carga: nominal 24v, a pedido 12v a 110v
	D	Peso	Potencia s/tensiones	Consulte otras tensiones
	85mm	1.1 kg.	50 VA (220/24)
	95mm	1.5 kg.	75 VA (220/24)

Para riel DIN vea: www.pysel.com.ar/precios/$9_4e.htm

A: 86mm B: 71.6mm	LÍNEA 29 Estándar
	Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz Tensiones de Salida en carga: nominal 24v, a pedido 12v a 110v
	D=mm	Peso	Potencia s/tensiones	Consulte otras tensiones
	98	2.5 kg.	100 a 120 VA (220/24)

A: 96mm B: 80mm	LÍNEA 32 Estándar
	Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz Tensiones de Salida en carga: nominal 24v, a pedido 12 a 250v
	C , D	Peso	Potencia s/tensiones	Consulte otras tensiones
	103 mm	2.6 kg.	150 VA (220/24)
	120 mm	3.3 kg.	180 VA

A:124mm B:122mm Fijación A=95 B=76 ranura 7x10	LÍNEA 38 Estándar
	Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz Tensiones de Salida en carga: nominal 24v, a pedido 12 a 380v
	D=mm	Peso	Potencia s/tensiones	Consulte otras tensiones
	90mm	4.0 kg.	200 VA (220/24)
	100mm	5.0 kg.	250 VA (220/24)
	110mm	5.5 kg.	300 VA (220/24)

	LÍNEA 44 Estándar
	Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz. Tensiones de Salida en carga a pedido 36 a 400v.
	D=mm	Peso	Potencia s/tensiones Vea +20%	Consulte otras tensiones
	95	5.5 kg.	380 VA (220/24) 400 VA (220/220) y otras
	107	6.6 kg.	420 VA (220/24) 450 VA (220/220) y otras
A:145mm B: 136mm Fijación A=112 B=89 ranura 7x15	115	7.3 kg.	470 VA (220/24) 500 VA (220/220) y otras

A: 161mm B: 136mm. Fijación A=118 B=102 ranura 7x15.	LÍNEA 50 Estándar
	Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz Tensiones de Salida en carga 48 a 500v.
	D=mm	Peso	Potencia* s/tensiones Vea +20%	Consulte otras tensiones
	105	7,6kg	500 /550VA*
	115	8,3kg	600 /650VA*
	127	10,6 kg.	700 /750VA*
	135	11,7 kg.	800 /850VA*
* corresponde a tensiones de entrada y/o salida desde 110vca a 220vca consulte por otros valores para baja tensión se replantean los modelos

(+) ampliar foto

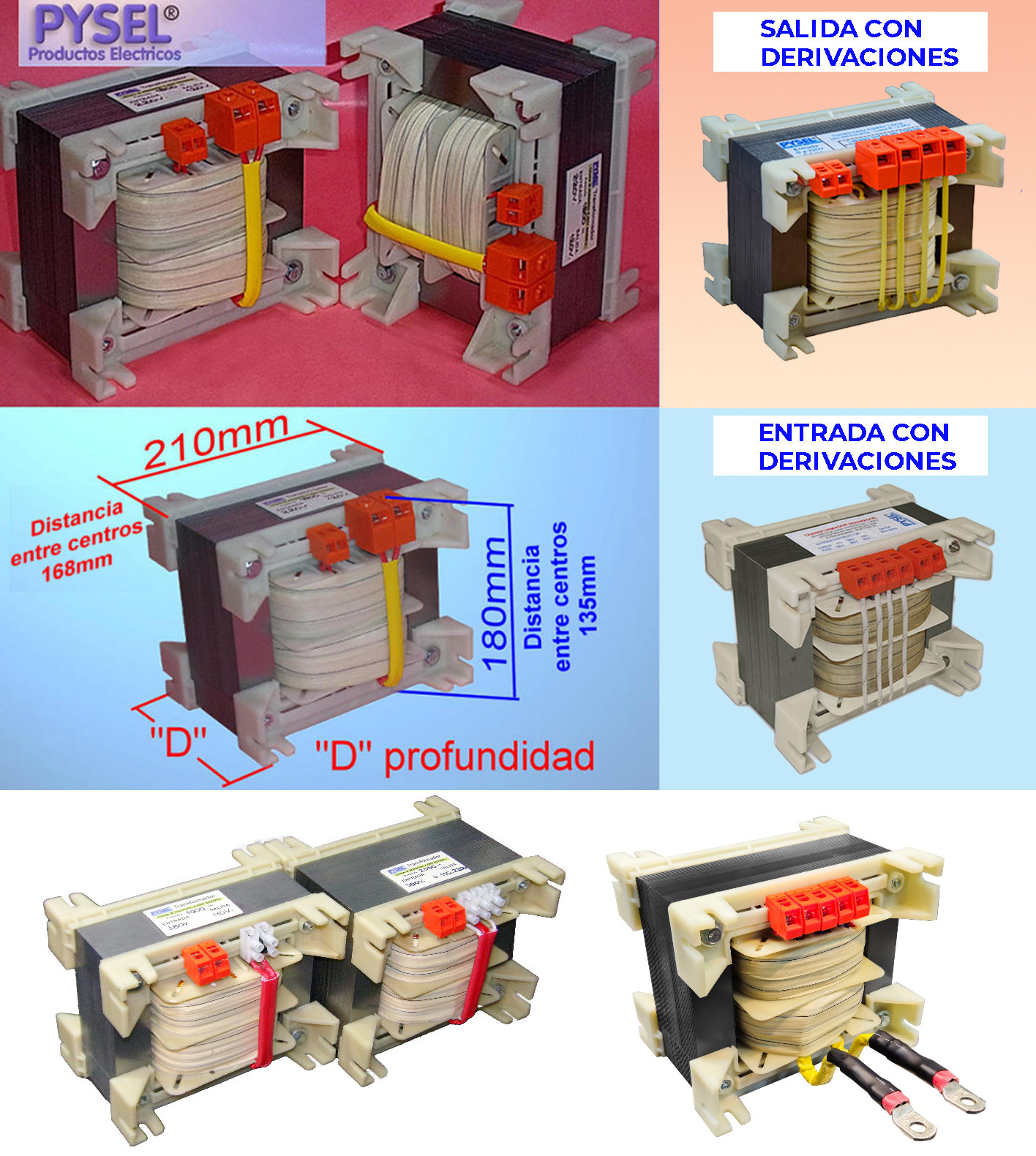

Exterior A: 210mm B: 180mm.

Fijación A=169 B=135 ranura 7x20

LÍNEA 64 Estándar

Tensiones de Entrada: nominal 220v, a pedido 90 a 500v

Tensiones de Salida en carga 48 a 500v.

Despachos por transporte, consulte embalajes y fletes.

D=mm

Peso
aprox

Potencia** s/tensiones
Vea +20%

Consulte

otras

tensiones

130

17 kg.

1 /1.3 KVA**

150

23 kg.

1.5 /1.8 KVA**

170

27 kg.

2.0 /2.2 KVAesp**

** corresponde a tensiones de entrada y/o salida desde 110vca a 380vca consulte por otros valores que se construyen
en el modelo de 2,2kva obteniendo diferentes tensiones especiales o uso intermitente y/o con menos potencia de la máxima

para baja tensión se replantean los modelos

A: 330mm B: 230mm	LÍNEA 64 doble columna
	Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz Tensiones de Salida en carga: a pedido 90 a 500v. Despachos por transporte, consulte embalajes y fletes.
	D=mm	Peso aprox	Potencia s/tensiones Vea +20%**	Consulte otras tensiones
	225	31 kg.	2 / 2.6 KVA**
	235	39 kg.	3 / 3.6 KVA**
	255	47 kg.	4 / 4.6 KVAesp**
corresponde a tensiones de entrada y/o salida desde 110vca a 380vca consulte por otros valores que se construyen en el modelo de 4,6kva obteniendo diferentes tensiones especiales o uso intermitente y/o con menos potencia de la máxima para baja tensión se replantean los modelos**

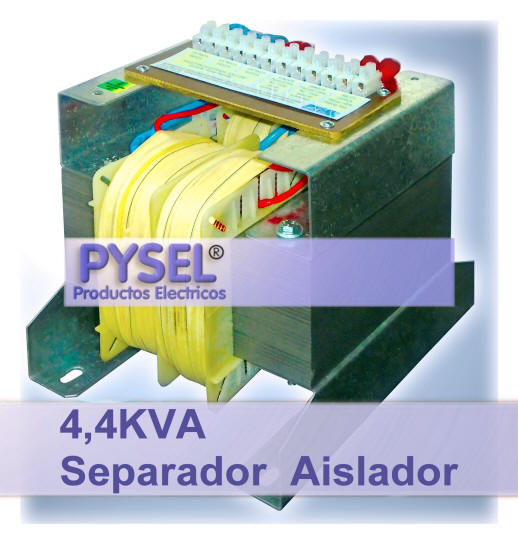

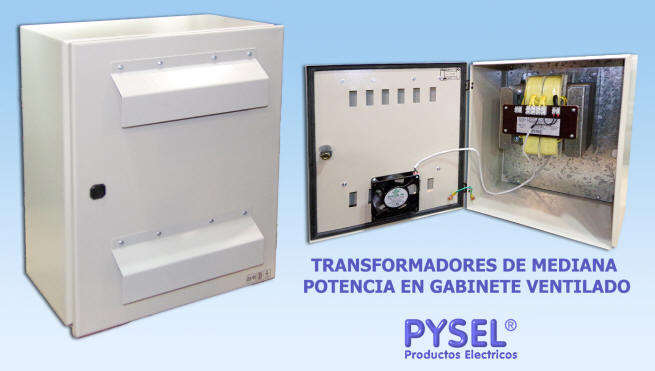

transformadores aisladores industriales en gabinete semi estanco

Sistemas de monofásicos a trifásico para alimentación de cargas separadas como UPSs, iluminación computación bancos de trabajos y otros.

transformador aislador monofasico de uso industrial saparador de lineas transformadores de ultra alta aislacion de linea y de uso en computacion separador de fase y neutro de lienas monofasicos a trifasico de 380 a 220 vca monofasico aislador en sistemas trifasicos aislados separados de linea

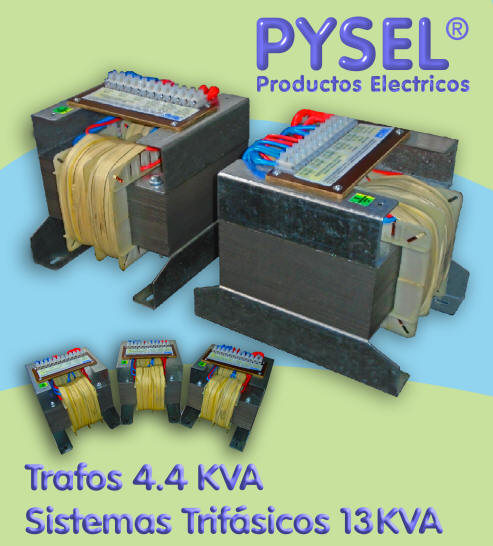

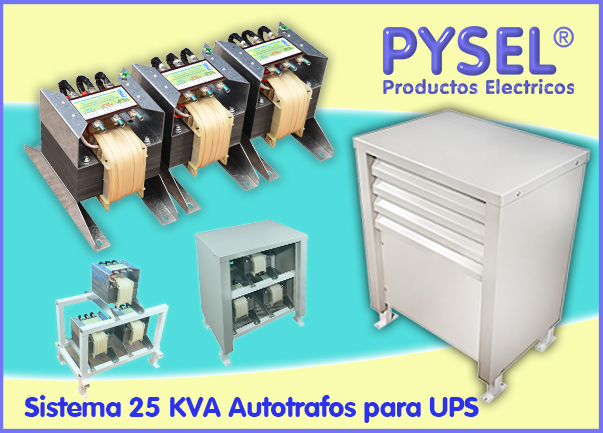

sistema trifasico de autotrafo para UPS de 25kva tambien sistemas de transformadores trifasicos conexiones de monofasicos en grupo de trifasicos con ajuste de linea

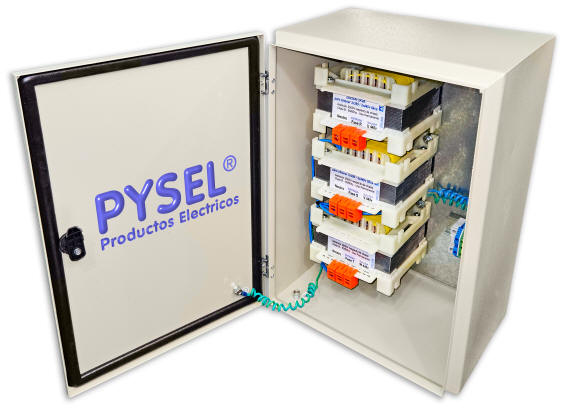

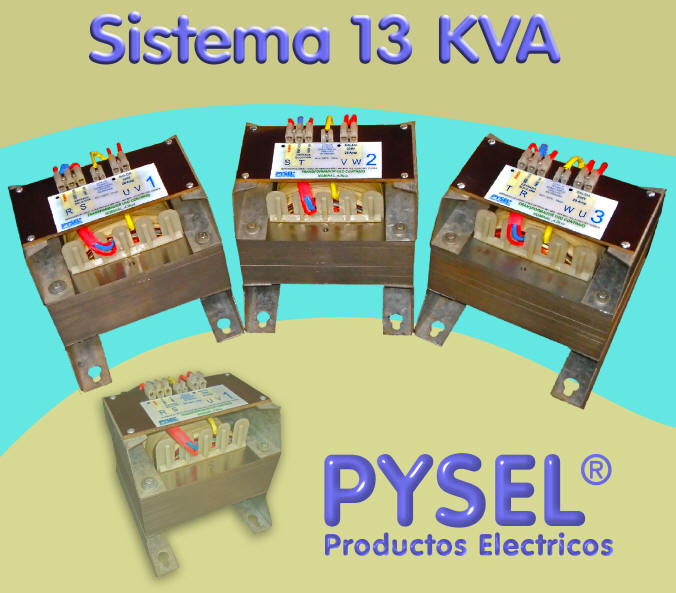

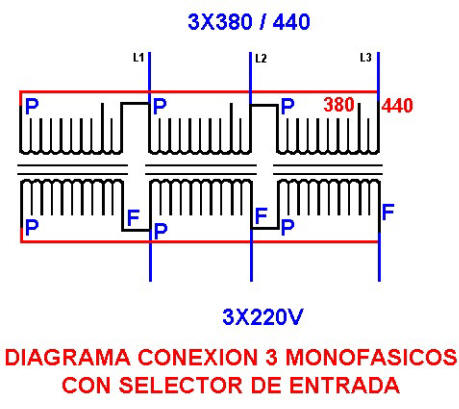

sistema de 3 monofasicos para obtener servicio de autotransformador trifasico

Solicite adicional, armado en tablero o escuadra especial, para colgar o apoyar.

LÍNEA 26 Riel DIN construcción especial

Transformadores para montar sobre riel DIN Acometida por borneras, con indicador de fusible

Ancho: 85mm, alto 110mm,

profundidad 80mm,

peso 1.5Kg

Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz

Tensiones de Salida en carga: nominal 24v, a pedido 12v a 110v

Potencia (220/24)=75va -otras consultar-

Salidas:

x1 salida de baja tensión fusible de salida único,

modelos: 6 a 12vca-5Amp, 24vca-3Amp,

48vca-1.5Amp y 110vca-0.7Amp

x2 salidas de baja tensión aisladas o con punto común,

un fusible por cada salida

combinación de tensiones hasta sumar 75VA

A:180mm B: 160mm	LÍNEA 44 DOBLE COLUMNA COMPACTO
	Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz. Tensiones de Salida en carga 110, 220, 380.
	ALTO	Peso	Potencia Vea +20%	Consulte otras tensiones
	95	8 kg.	700 VA
	108	10 kg.	800 VA
	120	12 kg.	900 VA

A: 200mm B: 180mm. ampliar foto	LÍNEA 50 DOBLE COLUMNA COMPACTO
	Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz Tensiones de Salida en carga 110, 220, 380.
	ALTO	Peso	*Potencia Vea +20%**	Consulte otras tensiones
	105	15 kg.	1000 VA*
	115	18 kg.	1200 VA*
	130	21 kg.	1400 VA*
	140	24 kg.	1600 VA*
* corresponde a tensiones de entrada y/o salida desde 110vca a 220vca consulte por otros valores para baja tensión se replantean los modelos

LINEA 50 doble alto construcción especial	D=mm	Peso	Potencia
A: 150mm B: 200mm Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz Tensiones de Salida en carga: a pedido 90 a 500v para baja tensión se replantean los modelos	100	12.2 kg.	1.0 KVA
	110	14.3 kg.	1.2 KVA
	122	16.8 kg.	1.4 KVA
	130	18.5 kg.	1.6 KVA

LINEA 64 doble alto construcción especial	D=mm	Peso	Potencia
A: 192mm B: 288mm Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz Tensiones de Salida en carga: a pedido 90 a 500v para baja tensión se replantean los modelos	130	26 kg.	2.5 KVA
	146	32 kg.	3.0 KVA
	165	37 kg.	3.5 KVA

A: 246mm+70mm B: 205mm	LÍNEA 82 Acorazado Estándar construcción especial
	Tensiones de Entrada: nominal 220v, a pedido 110v, 380v 50-60Hz Tensiones de Salida en carga: a pedido 90 a 500v Despachos por transporte, consulte embalajes y fletes
	D=(aprox)	Peso	Potencia Vea +20%	Consulte otras tensiones Solicite adicional, armado en tablero o gabinete.
	285mm	47 kg.	4 a 4.3 KVA
los valores de referencia en potencia se replantearan en función a la relación de tensiones para baja tensión se replantean los modelos

monofasico acorazado de potencia sistema trifasico compuesto para cargas desequilibradas uso en computacion y en UPS

A: 350mm +30mm B: 300mm	Línea 82 Doble Columna construcción especial
	La tabla detallada corresponde a tensiones de 440V, 380V, 220V, 110V 50/60Hz. Despachos por transporte, consulte embalajes y fletes
	MEDIDA D: (aprox.)	Peso (aprox.)	Potencia Vea +20%	Consulte otras tensiones
	230mm	60Kg	5 a 6.0 KVA**
	240mm	70Kg	7 a 8.0 KVA**
	250mm	80Kg	9 a 10.0 KVA**
los valores de referencia en potencia se replantearan en función a la relación de tensiones para baja tensión se replantean los modelos

Solicite adicional, armado en tablero o gabinete.

Vea mas transformadores en: http://www.pysel.com.ar/precios/$10_2.htm / http://www.pysel.com.ar/precios/$9_3.htm

A: 260mm +30mm B: 306mm D: 260mm	Línea 102 Acorazado - construcción especial
	ESPECIALES - 380V, 220V y 110+110V Diseños especiales, construcción bajo plano, los valores de referencia en potencia se replantearan en función a la relación de tensiones. La tabla detallada corresponde a tensiones de 380V, 220V 50/60Hz. Despachos por transporte, consulte embalajes y fletes
	Peso (aprox.)	Potencia	Consulte otras tensiones
	100Kg	10 a 11.0 KVA Vea +20%

Vea mas transformadores en: http://www.pysel.com.ar/precios/$10_2.htm / http://www.pysel.com.ar/precios/$9_3.htm

Línea 102 Doble Alto construcción especial
ESPECIALES - 1000V, 660V a 380V, 220V y 110+110V Diseños especiales, construcción bajo plano, los valores de referencia en potencia se replantearan en función a la relación de tensiones. La tabla detallada corresponde a tensiones de 1000V, 660V, 380V, 220V 50/60Hz. fotos ilustrativas de dimensiones formato Doble bobina A: 306mm B: 408mm Despachos por transporte, consulte embalajes y fletes
MEDIDA D: (aprox.)	Peso (aprox.)	Potencia Vea +20%	Consulte otras tensiones
210mm	125Kg	12.5 KVA
230mm	140Kg	15.0 KVA
260mm	165Kg	17.5 KVA
300mm	200Kg	20.0 KVA

Instalación : Se instalan en posición horizontal o vertical, sin cobertura y sin ventilación forzada, resultando la elevación de temperatura de +30..40°C, a plena carga con uso continuo. con tapas plásticas +45..55°C, utilizando núcleo Grano Orientado se pueden bajar las temperaturas.

Si se instala dentro de un gabinete, este debe ser mínimo 2 veces mayor, con ranuras de aireación 2 veces el alto x prof. => elevación de temp. +40..50°C sobre el ambiente, para disminuir el calentamiento se puede pasar al modelo siguiente de mayor potencia, consulte esta variante. ejemplo: el ultimo modelo 255x306x244, requiere gabinete 500x600x500, con dos ranuras abajo, para entrada de aire de 255x120 y otras dos arriba de igual medida. Con gabinetes de menores volúmenes se requiere ventilación forzada.
