-11.1-
Autotransformadores Trifásicos |
|
Atención Lunes a Viernes: 8 a 12hs/13 a 16.30hs Te.: 011-4216-3434 |
Fecha de
emisión 01/06/2023 |
|
Formatos
constructivos

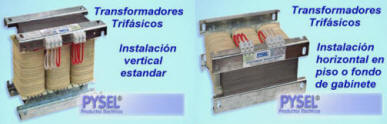

galería de fotos de trifásicos
Construcciones sobre pedido:
Posición horizontal especial múltiples conexiones.
Posición para colgar / horizontal con plegados sobre
plano |
Autotransformador Trifásico Servicio Continuo
-
resumen -
|
 |
Autotransformador Trifásico uso
permanente
Línea 25
Ancho máx. : 200mm
Alto máx.: 125mm
sobre pedido en
gabinete de chapa
La tabla detallada será recalculada en función de
derivaciones de salida, factor de servicio y
condiciones de ventilación
Despachos por
transporte, consulte embalajes y fletes. |
|
|
Código |
Prof.
aprox. |
Caja
Opcional |
Peso
aprox. |
440/220
220/440 |
380/220
220/380 |
480/380
380/480 |
440/380
380/440 |
$ +IVA |
|
111-Auto3f60036 |
80mm |
A y B |
6kg |
0.7KVA |
0.8KVA |
1.4KVA |
2KVA |
u$s 675+IVA |
|
|
Autotransformador Trifásico uso
permanente
Línea 30
y/o Línea 32
Ancho máx.: 250mm
Alto máx. : 160mm
sobre pedido en
gabinete de chapa
La tabla detallada será recalculada en función de
derivaciones de salida, factor de servicio y
condiciones de ventilación
Despachos por
transporte, consulte embalajes y fletes. |
|
|
Código |
Prof.
aprox. |
Caja
Opcional |
Peso
aprox. |
440/220
220/440 |
380/220
220/380 |
480/380
380/480 |
440/380
380/440 |
$ +IVA |
|
111-Auto3f 50033 |
90mm |
A y B |
10kg |
1.1KVA |
1.4KVA |
2.5KVA |
3.5KVA |
u$s 711 +IVA |
|
111-Auto3f 50039 |
95mm |
A y B |
12kg |
1.3KVA |
1.6KVA |
3.0KVA |
4.3KVA |
u$s 782 +IVA |
|
111-Auto3f 50044 |
100mm |
A y B |
13kg |
1.5KVA |
1.8KVA |
3.5KVA |
5KVA |
u$s
880 +IVA |
|
111-Auto3f 50054 |
110mm |
A y B |
15kg |
2.0KVA |
2.2KVA |
4.2KVA |
6KVA |
u$s 925
+IVA |
|
111-Auto3f 50059 |
120mm |
A y B |
16kg |
2.4KVA |
2.7KVA |
4.9KVA |
7KVA |
u$s 976
+IVA |
|
Caja Opción: A
En gabinete de chapa, con ventilación
automática,
con bornera de entrada y salida.
Adicional desde
u$s $382 a u$s
432 +iva |
Caja Opción: B

En gabinete metálico, ventilación
natural o automática,
acometida en las borneras del transformador.
Adicional desde
u$s 470 a
u$s 678 +iva |
|
(+) video linea 40
|
Autotransformador Trifásico uso
permanente
Linea 40
y/o Línea 41
Ancho máx.: 310mm Alto
máx.:
205mm
sobre pedido con
cobertura metálica
La tabla detallada será recalculada en función de
derivaciones de salida, factor de servicio y
condiciones de ventilación
Despachos por
transporte, consulte embalajes y fletes. |
|
|
Código |
Prof.
aprox. |
Caja
Opcional |
Peso
aprox. |
440/220
220/440 |
380/220
220/380 |
480/380
380/480 |
440/380
380/440 |
$ +IVA |
|
111-Auto3f 80042 |
120mm |
A y B |
22kg |
3.0KVA |
3.3KVA |
6.3KVA |
9KVA |
u$s 1.417
+IVA |
|
111-Auto3f 80060 |
135mm |
A y B |
30kg |
3.9KVA |
4.4KVA |
8.4KVA |
12KVA |
u$s
1.799
+IVA |
|
111-Auto3f 80075 |
150mm |
A y B |
35kg |
4.9KVA |
5.5KVA |
10.5KVA |
15KVA |
u$s
1.907
+IVA |
(+) ampliar imagen
 (+)
video gabinete
|
(+) video linea 50 |
Autotransformador Trifásico uso
permanente
Línea 50
y/o Línea 51
Ancho máx.: 375mm Alto
máx.:
255mm
sobre pedido con
cobertura metálica
La tabla detallada será recalculada en función de
derivaciones de salida, factor de servicio y
condiciones de ventilación
Despachos por
transporte, consulte embalajes y fletes. |
|
|
Código |
Prof.
aprox. |
Caja
Opcional |
Peso
aprox. |
440/220
220/440 |
380/220
220/380 |
480/380
380/480 |
440/380
380/440 |
importe +IVA |
|
111-Auto3f 10260 |
155mm |
C y D |
45kg |
6KVA |
6.6KVA |
12.6KVA |
18KVA |
u$s
1.732
+IVA |
|
111-Auto3f 10270 |
165mm |
C y D |
51kg |
6.5KVA |
7.7KVA |
13.7KVA |
19.5KVA |
u$s
1.945
+IVA |
|
111-Auto3f 10280 |
175mm |
C y D |
57kg |
7KVA |
8.8KVA |
14.7KVA |
21KVA |
u$s
2.141
+IVA |
|
111-Auto3f 10295 |
190mm |
C y D |
63kg |
8KVA |
9.9KVA |
16.0KVA |
23KVA |
u$s
2.515
+IVA |
|
Caja Opción: C
En gabinete metálico, ventilación
natural
o automática, acometida en las borneras
del
transformador.
Adicional desde
u$s
308 a
u$s
346 +iva
|
Caja Opción: D
|
código |
importe |
medidas |
|
G604060 |
u$s 738+iva |
ancho 600mm
fondo 400mm
alto
600mm |
|
G604060

Cobertura metálica, ventilación
natural,
acometida en las borneras del
transformador. |
opcional especial
frente
perforado
 |
|
(+) ampliar imagen
(+)
video gabinete
|
 |
Autotransformador Trifásico uso
permanente
Línea 60 y/o línea 63
Ancho máx.: 460mm
Alto máx.:
330mm
+Info de dimensiones
sobre pedido con
cobertura metálica
Despachos por
transporte, consulte embalajes y fletes.
(+) video linea 60
|
 |
|
La tabla detallada será recalculada en función de
derivaciones de salida, factor de servicio y
condiciones de ventilación
|
|
Código |
Prof.
aprox. |
Caja
Opcional |
Peso
aprox. |
440/220
220/440 |
380/220
220/380 |
480/380
380/480 |
440/380
380/440 |
importe +IVA |
|
111-Auto3f 6060 |
160mm |
D |
65KG |
9KVA |
11KVA |
17.5KVA |
25KVA |
u$s 2.667 +IVA |
|
111-Auto3f 6070 |
170mm |
D |
73KG |
10KVA |
12KVA |
19KVA |
27KVA |
u$s 2.969
+IVA |
|
111-Auto3f 6080 |
180mm |
D |
81kg |
11KVA |
13KVA |
21KVA |
30KVA |
u$s
3.269 +IVA |
|
111-Auto3f 6090 |
190mm |
D |
89kg |
15KVA |
17KVA |
28KVA |
40KVA |
u$s
3.535
+IVA |
|
111-Auto3f 60100 |
200mm |
D |
98kg |
18KVA |
20KVA |
31KVA |
**KVA |
u$s
3.874
+IVA |
|
Caja Opción: D
|
código |
medidas |
importe |
|
G604060 |
ancho
600mm fondo 400mm
alto
600mm |
u$s 738+iva |
|
G705090 |
ancho
700mm fondo 500mm
alto
900mm |
u$s 969+iva |
|
G705090
 |
Cobertura metálica,
ventilación
natural,
acometida en
las
borneras del
transformador.
|
G604060
|
|
Especiales a cotizar.
  |
(+) ampliar imagen
(+)
video gabinete
|
La
tabla detallada será recalculada en función de
derivaciones de salida, factor de servicio y
condiciones de ventilación
|
|
Código |
Prof.
aprox. |
Caja
Opcional |
Peso
aprox. |
440/220
220/440 |
380/220
220/380 |
480/380
380/480 |
440/380
380/440 |
importe +IVA |
|
111-Auto3f 7072 |
220mm |
D |
101KG |
16 KVA |
20 KVA |
40 KVA |
55 KVA |
u$s 3.185 +IVA |
|
111-Auto3f 7080 |
230mm |
D |
109KG |
19 KVA |
23 KVA |
46 KVA |
70 KVA |
u$s 3.408 +IVA |
|
111-Auto3f 7090 |
240mm |
D |
119kg |
22 KVA |
26 KVA |
52 KVA |
**KVA |
u$s 3.578
+IVA |
|
111-Auto3f 70102 |
252mm |
D |
126kg |
24 KVA |
29 KVA |
58 KVA |
**KVA |
u$s
3.746 +IVA |
|
111-Auto3f 70110 |
260mm |
D |
133kg |
26 KVA |
32 KVA |
64 KVA |
**KVA |
u$s 3.929
+IVA |
|
111-Auto3f 70120 |
270mm |
D |
142kg |
29 KVA |
35 KVA |
**KVA |
**KVA |
u$s 4.196+IVA |
|
111-Auto3f 70132 |
282mm |
D |
153kg |
32 KVA |
** KVA |
**KVA |
**KVA |
u$s
4.374+IVA |
Cotizamos construcciones ventiladas y diseños modulares acorde
a la pieza a instalar
PYSEL Calle 16 Nº 3338/46 Berazategui (B
1884 DEJ) Bs. As. Argentina (54-11) 4216-3434
Contáctenos
Vea toda nuestra lista de Precios en:
www.pysel.com.ar/pesos.html
TRANSFORMADORES TRIFASICOS
|
Se instalan en posición
horizontal o vertical, sin cobertura y sin ventilación
forzada,
resultando la elevación de temperatura de
+30..40°C, a plena carga con uso continuo.
Si se instala dentro de un
gabinete, este debe ser mínimo 2 veces mayor,
con ranuras de
aireación 2 veces el alto x prof. => elevación de temp.
+40..50°C sobre el ambiente,
para disminuir el calentamiento
se puede pasar al modelo siguiente de mayor potencia,
consulte esta variante. ejemplo: el ultimo modelo
590x255x440, requiere gabinete 1200x500x880, o 900x500x1200, etc,
con dos ranuras abajo, para entrada de aire de 255x220
y otras dos arriba de igual medida.
Con gabinetes de
menores volúmenes se requiere ventilación forzada.
