Fecha de emisión: 1/11/2023

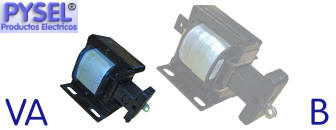

Electroimanes Trifásicos  Para frenos de puentes grúas

Opción (A)

Armado completo

 Electroimán Armado instalado en su Caja

Opción (B)

 Repuesto Electroimán

Cuerpo armado con 3 bobinas sin Caja

Opción (C)

Repuesto: 3 Bobinas

Kit de 3 Bobinas

Completos en caja modelos de 40Kg. - 20Kg. - 15Kg.

(+) Ampliar Imagen

(+) video de electroimanes

Núcleo con 3 bobinas, nuevos.

3 bobinas c/6 guías de bronce

Electroimán

15KG. / 30mm

 Ver Dimensiones (15kg)

51-T-15-30

u$s 2.463 +iva

Recorrido máximo en caja: 28mm

51-T-15-30C

u$s 1.595 +iva

Recorrido máximo SIN caja: 30mm

51-T-15-30K

u$s 604 +iva

Electroimán

20KG. / 20mm

Ver Dimensiones (20kg)

51-T-20-25

u$s 2.921 +iva

Recorrido máximo en caja: 18mm

51-T-20-25C

u$s 2.107 +iva

Recorrido máximo SIN caja: 20mm

51-T-20-25K

u$s 650 +iva

Electroimán

40KG. / 50mm

  Ver Dimensiones (40kg)

51-T-40-50

u$s 3.533+iva

Recorrido máximo en caja: 37mm

51-T-40-50C

u$s 2.477 +iva

Recorrido máximo SIN caja: 50mm

51-T-40-50K

u$s 786+iva

ELECTROIMANES   ESPECIALES   y   REPARACIONES

Modelo especial  Electroimán trifásico, 25kg / 30mm,

similares medidas al modelo 15Kg / 30mm excepto profundidad: 73mm.

Capacidad nominal 25Kg, a 30mm entregado con 3x340Vca de línea.

Capacidad con línea de 3x380V mayor a 30Kg. a 30mm.

Fecha de emisión: 01/08/2023

Opción (A)

Armado completo

Opción (B)

 Repuesto Electroimán

Opción (C)

Repuesto: 3 Bobinas

 Modelo especial

Electroimán de 25KG. / 30mm

a cotizar

51-T-25-30C

ref u$s 2442 +iva

51-T-25-30K

ref u$s 942 +iva

Electroimán de  8-14KG. / 30mm

según muestra

según muestra

Servicio de COPIA

ref u$s 1078 +iva

Electroimán de 20-40KG. / 30-50mm

según muestra

según muestra

Servicio de COPIA

ref u$s 1235 +iva

Modelo

 ciclo de uso

Consumos

Trabajo
Arranque

Tensión de
alimentación:

220v

Tensión de
alimentación:

380v

Bobina repuesto
220v y 380v

"x"= tensión

Especiales vcc y
 24vca a 110vca
 cosúltenos
por factibilidad
técnica

Bobinas

especiales

"x"= tensión

B=1kg-25mm

100%   (+B)

60VA
480VA**

51-B1

u$s 240+iva

51-B2

u$s 247+iva

51-BBo"x"

u$s 89+iva   (+B)

51-B...

u$s 289+iva

51-BBo"x"

u$s 104+iva   (+B)

C=2kg-25mm

100%   (+C,E)

100VA
530VA**

51-C1

u$s 274+iva

51-C2

u$s 280+iva

51-CBo"x"

u$s 96+iva   (+C,E)

51-C...

u$s 312+iva

51-CBo"x"

u$s 133+iva   (+C,E)

E=5kg-25mm

50%   (+C,E)

120VA
1300VA**

51-E1

u$s 280+iva

51-E2

u$s 286+iva

51-EBo"x"

u$s 98+iva   (+C,E)

51-E...

u$s 312+iva

51-EBo"x"

u$s 133+iva   (+C,E)

F=6kg-20mm

100%   (+F,H,J)

130VA
1300VA**

51-F1

u$s 358+iva

51-F2

u$s 377+iva

51-FBo"x"

u$s 138+iva   (+F,H,J)

51-F...

u$s 413+iva

51-FBo"x"

u$s 185+iva   (+F,H,J)

H=10kg-20mm

50%   (+F,H,J)

500VA
2000VA**

51-H1

u$s 359+iva

51-H2

u$s 378+iva

51-HBo"x"

u$s 139+iva   (+F,H,J)

51-H...

u$s 414+iva

51-HBo"x"

u$s 186+iva   (+F,H,J)

J=20kg-20mm

25%   (+F,H,J)

1600VA
4500VA**

51-J1

u$s 360+iva

51-J2

u$s 379+iva

51-JBo"x"

u$s 140+iva   (+F,H,J)

51-J...

u$s 415+iva

51-JBo"x"

u$s 187+iva   (+F,H,J)

Al instalar las bobinas debe verificar la integridad del núcleo, la fatiga por golpe

abre al laminado remachado produciendo rotura de guías de bronce y bobinas.

**Si el electroimán es alimentado por un transformador, debe como mínimo,

ser del 50/70% de la potencia de arranque, además debe considerar la caída de tensión en los cables

Vea nuestro catalogo de transformadores:   http://www.pysel.com.ar/precios/$9_4.htm

Vea reductores de tensión para electroimanes de uso intermitentes: http://www.pysel.com.ar/precios/$5_3.htm

Otras tensiones se cotizaran por según factibilidad de fabricación

por golpe abre al laminado remachado produciendo rotura de guías de bronce y bobinas.

Recomendaciones de usos y montaje:

Es conveniente utilizar el electroimán con el mínimo recorrido posible,

esto favorece la baja temperatura de la bobina y aumenta la fuerza nominal.

Accesorios para el disparador: Descripción	IMPORTE  +iva
Accesorio1: Transformador reductor especial 220/48V   modelo 60080
Accesorio2: Conjunto contactor de mando en 24V + trafo 220/24V
Equipo armado: Acc1 + Acc2 en caja con llave, borneras, fusibles, ojo de buey y llave termo magnética.
