Imanes Rectangulares

Cerradura Electromagnetica + Soporte en Z Ampliar foto

a -> Cerradura de 300Kg. + Placa de apoyo

b -> Bajo pedido se fabrican soporte especial

platos magneticos de baja altura Ampliar foto

Cerradura blindada 1000Kg

construcción a pedido



Código

Modelo

Consumo

Fuerza máx.

Base

Alto

Peso

DETALLE

73-IR120-55

Imán eléctrico para Puertas

12Vcc ó 24Vcc 5W

300Kg. +Info especial

Imán: 54x160mm

alto 35mm

Placa: 63x160x8mm

1,8Kg

(imán+placa)

Imán encapsulado para Retener Puertas de seguridad,

 controles de acceso para área climatizada y/o laboratorios.

Cotizamos automatismos de enclavamiento.

Se provee con placa de apoyo.

73-IR300-55

Rectangular blindado**

construcción a pedido

12Vcc 22W

1000Kg. +Info especial

Imán: 62x320mm

(útil: 250mm)

alto55mm



Placa: 320x63x8mm

5,9_Kg

(imán+placa)

Control de Acceso p/ Portones, para sujetar puertas de hornos,

puertas de ascensores y portones, base para agujereadoras, etc.



Controles para Iman de Puerta

73-FA12-10W

Fuente + Automatismo

para Cerraduras Electromagnéticas

Fuente Temporizada 12 / 24V 10W

DETALLE

Control para imanes de puertas, según informe técnico.

Carga máx. 10W, admite fuente externa de mayor potencia.

Vea Info de Fuente p/Imanes(info 1)

Vea informe de fuente con automatismo para imanes (info 2)

Vea informe de fuente con automatismo para imanes (info 3)







electroimanes electricos de uso industrial compactos de alta induccion blindados baja tension bajo consumo iman electrico circular para automatizar maquinas transporte de perfiles y chapones automatismos industriales

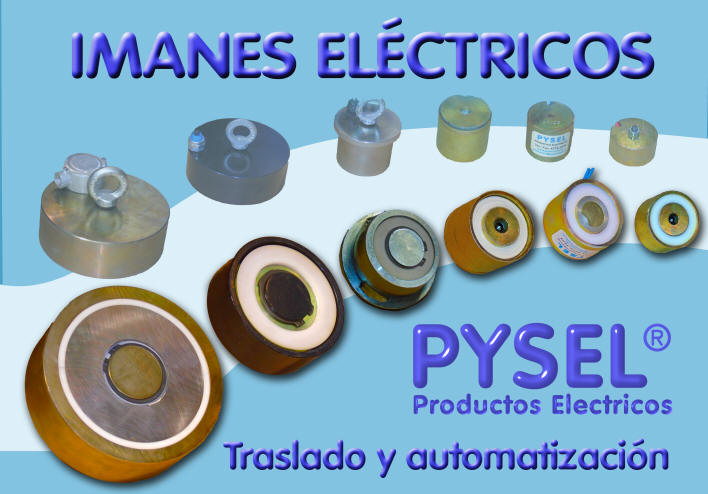

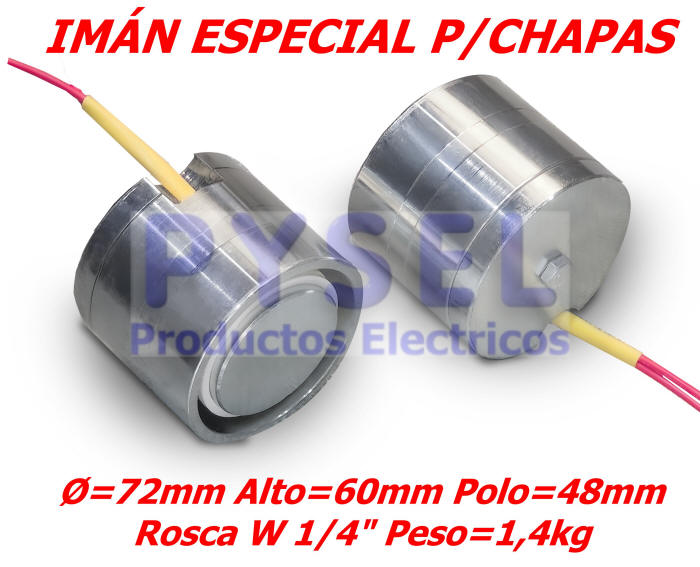

Pequeños Imanes eléctricos Circulares

Imanes Circulares para Múltiples Aplicaciones Vea grafico de rendimientos



Modelo

Consumo

Fuerza máx.

DETALLE

73-IC63-60K

ampliar foto

12Vcc 15W

a pedido en 24Vcc



45Kg sobre

placa de 8mm

Kit para puertas y otras aplicaciones

Kit Ø63mm x alto: 70mm, con placa de apoyo

peso iman 1,1kg con placa 1,3kg

Imán eléctrico para portones, puertas de hornos,

ascensores, montacargas, soldadoras de bolsas, etc.

Fijación mediante bulón en la base del imán.

Desarmable se puede modificar el mecanizado central.

+Info especial



soporte para imanes

imagen ilustrativa, fabricación bajo pedido.

Soporte para imán kit Ø63

Medidas: 55x55 x100mm

Importe del modelo sugerido:

soporte para imanes

imagen ilustrativa, fabricación bajo pedido.





Imanes Circulares Blindados



Imanes Eléctricos de bajo consumo, de uso general



Código

Modelo

Dimensiones

Capacidad

Peso

Consumo

en 12 o 24Vcc

DETALLE

Electroimán compacto para automatismos



foto A

Ø 47 x 43mm

max 50kg

nominal 25kg

0.38Kg

Uso 100% 5W

Uso 50% 10W

Aplicaciones: Porta Fresas, imanes para puertas, posicionadores de moldes en matrices,

Transporte e izaje de piezas, base magnéticas para agujereadoras, fresadoras universales.

Porta molde para mecánica dental, entre otras aplicaciones de uso industrial. +Info especial

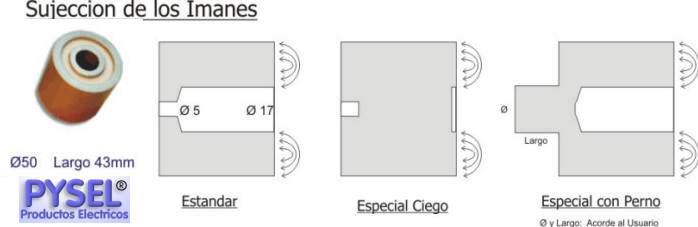

Sujetador de Usos Multiples

Foto A

Foto B

Foto C1

Foto C2

 ampliar foto

foto B

Ø 50 x 25mm

max 40Kg

nominal 20kg

Imán : 0.33Kg

0,51kg con centrador

Uso 50% 7W

foto C1 , C2

Ø 82 x 70mm

max 150Kg

nominal 75kg

Imán 2.7kg

Uso 100% 20W

Electroimán doble alto para automatismos

Sujetador de Usos Multiples

73-IC50-43  ampliar foto

Uso 100% 5W

Uso 50% 10W

 en 12vcc y 24vcc



25Kg sobre

placa de 8mm

Blindado Ø  50 x 43mm, con agujero pasante
y fresado para tornillo cabeza allen

Imán eléctrico para posicionadores

y automatismos varios,

se instala en puntas de pistones

y otras aplicaciones

Imán compacto para traslados y automatizaciones.

73-IC50-20K   ampliar foto

12v 7w

Uso 50%



nominal 20kg

Ø50mm alto 25mm agujero central pasante para abulonar

Opcional con aro externo centrador

para selección de chapas finas tomando solo una o esféricos,

se emplea en automatismos, pequeñas puertas y dispositvos

La fuerza nominal 20kg se consigna en caliente sobre placa de 25mm

Imán compacto para mecanizados y traslados.

73-IC82-cancamo  73-IC82-plano  73-IC82-cilindro

ampliar foto

12v 20w

Uso 100%

nominal 75kg

despegue 150kg

Ø82mm alto 70mm base Ø100mm se emplea en automatismos

opcional agujero central pasante para abulonar

y labio inferior para clampear, especial con aro intermedio

para sujetar pieza a mecanizar

Opcional con cancamo sin aro centrador

para transporte de de chapas

Opcional con fresado para tubos, caños y cilindros

La fuerza nominal se consigna en caliente sobre placa de 25mm



Imagen de campo magnético y ejemplo de fijación de las piezas

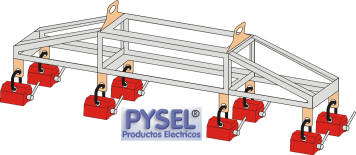

Perchas para traslado de chapones, perfiles y piezas de producción entre pantógrafo o guillotina y depósito

vea mas sobre percha para electroimanes







Imanes eléctricos para traslados y automatizaciones

Imanes eléctricos para sistemas de perchas para puente grúa

Capacidad nominal con coeficiente de seguridad 3, aplicado a chapón en bruto de mínimo 15mm   +Info_especial

imágenes

Modelos - Dimensiones - consumo

Fuerza nominal

Foto D  Estándar

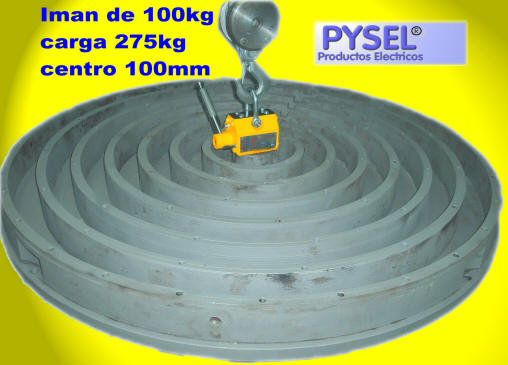

imán sujetador de 100kg Plato Magnetico Porta Fresa

Peso iman: 5kg, embalaje aprox. 200x200x100 +3,5kg

73-IP150-ranura

73-IP150-cancamo



Ø150 x 50mm  -  12vcc 25w

100kg

Dimensionado para metalúrgicas pesada en traslado de perfiles y chapones.

Vea grafico de rendimientos

Foto D1  especial ranurado

especial de una ranura en la superficie, sin epoxicar,

Iman portante 150mm especial   Iman 150 Ranurado

Peso iman: 8kg, embalaje aprox. 200x200x150 +4kg

73-IP150E1-ranura

73-IP150E1-cancamo



Ø150 x 70mm  -  12vcc 25w

 70-100kg

Adaptación especial, con tapa de una ranura

para sujetar chapas desde espesor 5mm en mas.

Foto D2  especial multiranurado

especial de 5 ranuras en la superficie

Peso 8kg, embalaje aprox. 200x200x150 +4kg

73-IP150E2-ranura

73-IP150E2-cancamo



Ø150 x 70mm  -  12vcc 25w

 70-100kg

Adaptación especial, con tapa ranurada para sujetar chapas de menor espesor a 5mm.

Foto E : Estándar

ampliar foto

imán sujetador de 200kg

Foto E1 , E2   Especial ranurado y  multiranurado

peso imán 14kg, embalado 20kg  embalaje 220x220mm alto 280mm

 73-IP200-cancamo

Ø198 x 70mm  -  24vcc 50w

200kg

Dimensionado para metalúrgicas pesada en traslado de perfiles y chapones.

Vea grafico de rendimientos

73-IP200E1/2-cancamo

Ø198 x 70mm  -  24vcc 50w

120-150kg

Construcción especial, bajo pedido, según los espesores de chapa a sujetar.

Perchas para traslado de chapones, perfiles, barras tubos, etc, para cargas y descarga de camiones

vea mas sobre percha para electroimanes







Imanes eléctricos para traslados y automatizaciones

Iman eléctrico especial para traslado sujecion automatismo en base a material a granel o discreto,

organizadores de palets cargadores electromagnético automáticos especial o estándar

material: caño tubo brida esfera clavo tornillo lata arandela chatarra en general



imanes electricos especiales para traslados sujecciones automatismos en base a materiales a granel o discretos, organizadores de palets cargadores electromagneticos automaticos especiales o estandar materiales caños tubos bridas esferas clavos tornillos latas chatarras en general





Imán eléctrico para formas esféricas - construcción bajo pedido - +Info_especial

Forma, Modelo, Descripción

DETALLE

imán sujetador de 200kg

Foto F1:   73-IPC

Imán especial para conos y esferas livianas

Alimentación 12Vcc 50/80W, Toma diámetros desde 40 a 80mm, soporta pesos hasta 10Kg.

Admite adaptaciones a piezas cónicas.

Esta pieza se replantea de acuerdo a las necesidades del usuario.

Iman para esferas

Foto F2:   73-IPE

Imán especial para esferas Con doble adaptador

Alimentación 12Vcc 30W, Toma diámetros de 32mm y de 83.5mm, soporta pesos hasta 40Kg.

Diseñados para ensayos sobre cristales de uso automotriz.

Foto J1:  73-IPB100-320

Imán para bridas y caños de pared fina.

Alimentación 12Vcc 30W, Toma diámetros de 100mm a 320mm,

soporta hasta 70Kg sobre 10mm de espesor.

Ajuste automático de cualquier medida y espesor.

Diámetro externo 150mm alto=1800 con cancamo peso=7kg.

Diseñados para transporte de bridas y otros caños de poco espesor y bajo peso.

Vea grafico de rendimientos

imán sujetador de 100kg

Foto J2:  73-IPT200-400

Imán para tubos, construcción especial.

--diseños hasta 200Kg--

Alimentación 24Vcc 200W, Toma tubos de GNC u otros desde 240 a 400mm.

Modelo J2: Dimensiones generales alto: 150mm + cancamo,

apoyo: en el largo 300mm sobre el diámetro desde 180 a 250mm.

Ancho total de la pieza 300mm. Soporta cargas hasta 80Kg.

La carga debe estar centrada.

Vea grafico de rendimientos





Fuente de Seguridad para Imanes Eléctricos

  DETALLE

Código - Capacidad máxima de carga

Fuente de seguridad en gabinete plastico con mando remoto

Ampliar fotos

Completa:  fuente + cargador + conmutador + desmagnetizador

Modelo con botonera y/ó bornera para botonera externa

Esquema de conexión + garantías

Fuente combinada con cargador de baterías, sistema de conmutación sin corte de energía,

con reserva de 30min, aproximadamente y aviso sonoro por corte de energía.

Posee desmagnetizador. A pedido con conexión para mando remoto.

Principales usos: Retener una pieza durante un corte de energía. En:

1- Sistemas de perchas para traslados de chapones y perfiles.

2- Platos electromagnéticos en maquinas herramientas.

3- Imanes especiales, sujetadores de piezas, imanes de puertas de hornos, etc.

Vea Info de Fuente Segura

73-FS12-100

12V 100W

73-FS12-150

12V 150W

73-FS18-150

18V 150W

73-FS24-150

24V 150W

73-FS12-200

12V 200W

73-FS24-200

24V 200W
Dimensiones embalada y peso:

73-FS24-300

24V 300W
Dimensiones embalada
y peso: 530x350x385, peso: 22kg.





Separadores magnéticos de mano - imanes portátiles



Separadores magneticos

Código

Peso

Dimensiones

Fuerza nominal

DETALLE

71-SEMA-150

5.5Kg

Ø150 x 120mm

100kg

Dimensionado para metalúrgica liviana en traslado de perfiles y chapones.
También cumple la función de separador manual de virutas y elementos magnéticos.
El equipo se provee con fuente y pulsador para desmagnetizado.

Adicional proveemos fuente con batería de seguridad.

Desmagnetizadores de Mano

71-SEMA-160x80

5.3Kg

200x80mm (útil 160x80),

alto 120mm.

30Kg

Equipo combinado: Desmagnetizador y separador magnético.
Este equipo se comanda con una fuente de alimentación especial que permite

desmagnetizar piezas con corriente alterna o bien, separar elementos magnéticos con corriente continua.







Sujetadores TyD

iman portante para perchas traslados de cargas perfiles chapones de uso industrial

Equipos Magnéticos (marca TyD)

La nueva generación de imanes incorpora el concepto de coeficiente de seguridad definido como punto de ruptura.

El valor nominal de fuerza se define sobre una placa de acero SAE 1020 mecanizada de 25mm.

 La fuerza sugerida en tubos depende del apoyo del imán sobre el diámetro, espesor y su superficie,

estos valores deben ser corroborados al izar y transportar la carga ya que el largo de los tubos

suele generar un efecto multiplicador del peso sobre la superficie donde toma el imán.

+manual (TyD)

+Info (rendimiento)

Modelo

con cáncamo

Peso

aprox

Base

Alto +

Cancamo

Fuerza NOMINAL

 en espesor plano

Punto de Ruptura:

 Fuerza máxima

Fuerza máxima

 en tubos

Ø máx.

73-TD100

4 kg

145x90mm

68+63mm

100Kg/25mm

250kg/60mm

47Kg

Ø 150mm

73-TD300

13kg

162x150mm

92+91mm

300Kg/25mm

1050kg/60mm

134Kg

Ø 250mm

73-TD600

22kg

232x196mm

122+117mm

600Kg/25mm

2100kg/60mm

269Kg

Ø 350mm

73-TD1000

49kg

258x284mm

176+163mm

1000Kg/25mm

3500kg/60mm

449Kg

Ø 450mm



La imagen muestra la capacidad de izaje con coeficiente de seguridad 3, sin embargo no es el punto de trabajo recomendado, ya que el imán es de 100kg nominales,

al desplazar la carga se producen picos de inercia que en este caso (imán de 100kg)  no deben superar los 300kg sobre un espesor de 60mm.

imanes portantes para perchas traslados de cargas perfiles chapones de uso industrial



Asimismo el punto de trabajo nominal se debe ajustar según la tabla de rendimientos que se refiere al espesor, tipo de acero y tratamiento superficial:





Ejemplo de percha para movimiento de chapón de acero, perfil, barra, tubo, etc, para carga y descarga de camión



vea mas sobre percha para imanes







Equipos Magnéticos (marca VERTEX)



Principales ventajas del manejo magnético de cargas: Movimiento de piezas sin riesgo de daños (planas y tubulares)

Ahorro de tiempos y disminución de costos

Optimización del espacio de almacenamiento.

Equipos magnéticos de izaje para piezas planas o tubulares, con capacidades en la medida estándar desde 100 a 1000kg.
Su construcción compacta y sencilla posibilita largos períodos de uso sin mantenimiento.
Accionamiento manual, sin necesidad de una fuente de energía.

Ampliar foto VML100 a 1000

+Info (rendimiento)   /    +pdf. (vertex)

Modelo

Fuerza en plano

Espesor min.

Fuerza enmat. tubular

Ø máx.

73-VML100

100Kg

15mm

45Kg

Ø 150mm

73-VML300

300Kg

25mm

135Kg

Ø 250mm

73-VML600

600Kg

35mm

270Kg

Ø 350mm

73-VML1000

1000Kg

40mm

450Kg

Ø 450mm







Equipos Magnéticos (marca BUX)



Principales ventajas del manejo magnético de cargas: Movimiento de piezas sin riesgo de daños (planas y tubulares)

Ahorro de tiempos y disminución de costos Optimización del espacio de almacenamiento.

Equipos magnéticos de izaje para piezas planas o tubulares, con capacidades en la medida estándar desde 125 a 2000kg.
Su construcción compacta y sencilla posibilita largos períodos sin mantenimiento.
Accionamiento manual, sin necesidad de una fuente de energía.
Se entrega con manual de instrucción, certificado de testeado y declaración de conformidad europea CE.

+info.: http://www.walkermagnet.com/hagou/lifting_handling/neo-series.html



Modelo

NEO 500

NEO 1000

NEO 2000

Carga límite de trabajo con material plano:

500kg

1000kg

2000kg

Carga límite de trabajo con material tubular:

250kg

500kg

1000kg

Carga de testeo:

1600 daN

3200 daN

6000 daN

Ø Mín. / Máx.:

65 / 270mm

100 / 300mm

150 / 350mm

Longitud:

246mm

316mm

480mm

Ancho:

120mm

148mm

165mm

Peso:

19kg

36kg

90kg




PYSEL  Calle 16 Nº 3338/46 Berazategui  (B 1884 DEJ)  Bs. As.  Argentina  (54-11) 4216-3434

Contáctenos
