SISTEMAS ININTERRUMPIDOS DE BAJA TENSIÓN

Info de Fuentes Ininterrumpidas - Fuentes Cargadoras

Atención Lunes a Viernes: 8 a 12hs/13 a 16.30hs  Te.: 011-4216-3434





24-FIM-E1A     Sistema ininterrumpido en baja tensión 12v 24v 1Amp máx..

Aplicación:

Sistemas de transmisión de datos, telefonía, alarma, monitoreo y otros usos industriales con tensión máx. estabilizada y consumo constante.

La batería permite descargas de valor superior al nominal, empleando el rele repetidor que monitorea la tensión de línea.

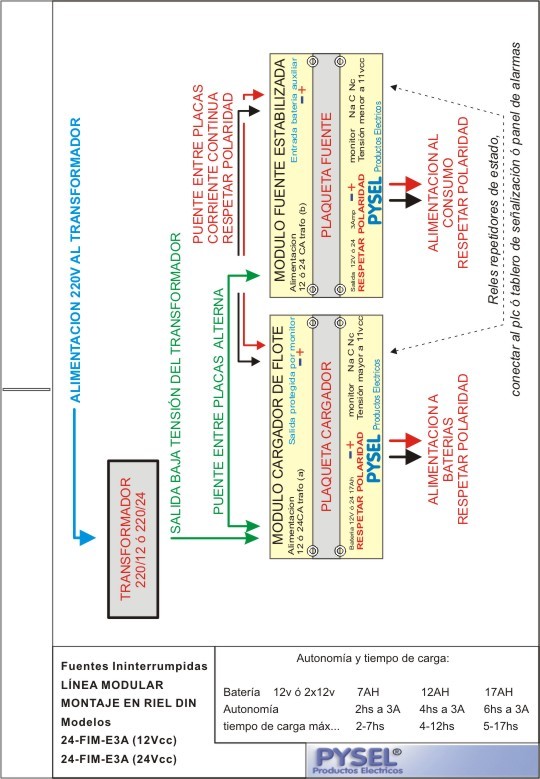

Esquema de conexión + garantías

Rango de Alimentación:

190 a 240Vca, rango de conmutación variable de 150 a 190V según estado de carga.

 Conmutación Línea - Batería:

Todos los equipos conmutan sin 0 volts, mediante sistemas de diodos, y detector de tensión conmutan al 85% del valor nominal.

Todos poseen monitores de tensión y opcional rele repetidor de estado.

Batería Externa:

Aptos para 7Ah, 12Ah y 17Ah, en las tensiones nominales de 12V y 24Vcc. de gel o de electrolito Absorbido.

vea Catalogo de baterías

Presentación:

Montaje en riel DIN, conjunto compuesto por un transformador y módulo.

Las placas se presentan sin la cobertura plástica, para mejorar la ventilación.

Los mismos modelos con tapa plástica, presentan un 50% de su capacidad nominal, todos son diseñados para usos permanentes y admiten una amplia capacidad de sobrecarga.

Por ser sistemas ininterrumpidos el usuario debe asegurase las protecciones contra cortocircuitos en los elementos instalados, esto garantiza la integridad de todo el sistema.



Dimensiones conjunto estandar:

Modulo 8T (base: 145x96mm; alto: 65mm) + Transformador estándar B=65mm D= 85mm A=76mm

Especial sobre pedido Transformador para montar en riel Din:

Dimensiones: (base: 71x95mm; alto: 80mm).

Fuente Ininterrumpida

12Vcc 8W ó 24Vcc 15W

1 Modulo 8T + 1 transformador, fuente estabilizada con detector para conmutación de línea batería al 85% del
valor nominal y cargador de flote con protector al 80% de la tensión nominal.

Equipo doble alimenta el consumo y carga por separado al banco de batería de respaldo, la reserva de carga es del 100%.

Capacidad Nominal:

Al consumo 650mA permanentes con carga variable de 1A, tensión de salida estabilizada,

en caso de baja tensión de línea conmuta al 85% del valor nominal. A la Batería carga constante de 250mA.

El equipo funciona con o sin la batería instalada.

Tiempo de Autonomía:

Con plena carga de batería y considerando la carga nominal de 650mA.

12 ó 24Vcc 7Ah

12 ó 24Vcc 12Ah

12 ó 24Vcc 17Ah

10Hs.

recupera en 24Hs.

18Hs.

recupera en 48Hs.

25Hs.

recupera en 72Hs.

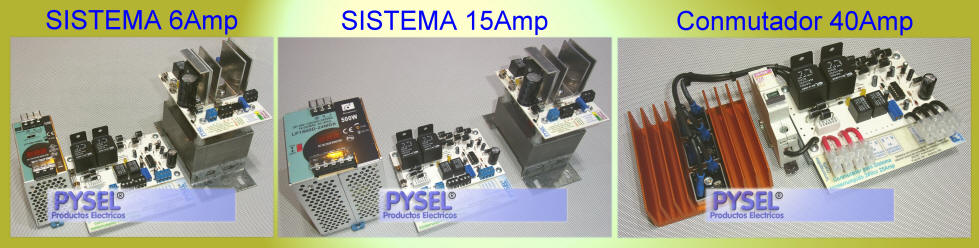

CONMUTADOR PARA COMPONER SISTEMAS DE 12v 24v en 8A, 15A, 25A y 40A máx..

Fuente cargadora  Fuente Ininterrumpida  Potencias máximas  12v 480w  /  24v 960 Salida - Máx.. 40A



Esta versión 0517 contempla la falla de baja fuente por sobretemperatura ambiente y tiene agregada una alarma oscilante de fuente y de batería, mantiene la tensión de salida aun con baja batería y baja fuente.

NOTA : Nueva versión 0517 con alarma intermitente, adaptada para fuente switching con falla por temperatura ambiente.

Estas fallas fueron detectadas con temperaturas de gabinete superiores a 40ºC (que en el interior de la fuente puede superar los 80ºC)=> las fuentes switching han presentado bajas tensiones de marcha que el conmutador interpreta como falla de fuente, al conectar la batería esta falla desaparece, se repone la tensión de fuente y se repite proceso, generando un ciclo de conmutación permanente de alta frecuencia que puede producir recalentamiento del conmutador,  para este caso especial se reforzó el conmutador para fuentes de conmutación permanente y se instaló una alarma oscilante para aviso del usuario.

Cabe destacar que esta falla térmica desaparece al enfriar la fuente y se apreció en las horas de mayor calor diurno, durante las horas de permanencia de falla trabajan en paralelo la fuente, el cargador de batería y las baterías, en esta etapa la tensión en bornes suele ser menor que la nominal, sin interrupción, se previó que el sistema conmute en menos de 1v y siga entregando energía con tensiones de salida hasta -20% de la nominal de toma de batería y sin limite de baja de fuente, para suplir necesidades de uso rural o agrario. --CONSÚLTENOS--

El conmutador esta diseñado para fuentes estables como la switching, cuya tensión de salida no varia con la tensión de línea, algunas aplicaciones especiales admiten fuentes filtradas, mismo criterio puede ser aplicado a fuentes filtradas, --para aquellos casos especiales que se admita esta fuente--, la misma debe tener 2.500uF mínimo de filtrado por Amper de carga, la tensión en carga no debe ser inferior a 23.5vcc y la tensión de vacío no debe ser superior a 37vcc

Códigos

Conmutador 12vcc Y 24Vcc

+ adicionales

24-ConAu3-12-8

8Amp

+ cargador + fuente + batería

24-ConAu3-12-15

15Amp

+ cargador + fuente + batería

24-ConAu3-12-25

25Amp

 + cargador + fuente + batería

nominal 30A picos de 40A

24-ConAu3-12-40

40Amp

 + cargador + fuente + batería

sistema compuesto por 3 elementos: uno es el cargador, otro el conmutador Y otra la fuente externa.  vea: detalle de conexión

La elección del cargador corresponde a la capacidad de la batería y al tiempo de respaldo y recupero, que se requiere en el sistema.

Modelos Open Frame, mejoran la ventilación.  Permite sobrecargas del 20%.

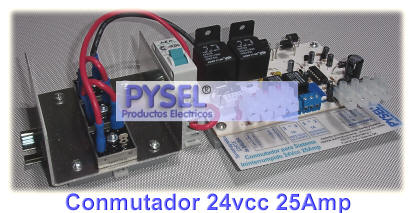

sistemas ininterrumpidos de potencia, 24v 25amp conmutadores sin microcorte, sin cero volts



Ejemplo 1: cargador 12V 3A flote + fuente 12V 6,2A + conmutador 12V 8A, capacidad 12v-6Amp (la fuente determina la carga máx.)

Ejemplo 2: cargador 24V fondo flote 5/2A + fuente 24V 20A + conmutador 24V 15A, capacidad 24v-15Amp (el conmutador determina la carga máxima)

ups en baja tension sistema ininterrumpido fuente cargador, fuentes cargadoras de baterias y consumo permanente

Modelo 8-15Amp Posee una base de enganche en riel DIN  Base: 140x90mm, alto: 70mm + Cargador + Fuente.

Modelo 25- 40Amp : enganche en riel DIN  Base: 140x130mm alto: 70mm + disipador externo 100x100 + térmica + Cargador + Fuente.



Informacion tecnica, esquemas y garantia       Vea : Detección de fallas en baterías      Vea : Detección de fallas en UPS     vea Catalogo de baterías



Sistemas  presentados en gabinete metálico o en bandeja.

Fuentes Ininterrumpidas armadas en bandejas 12v y 24v 10A 25A 40A48V 10A 36v 10A

Sistema con cargador rápido
tipo fondo flote de 30Amp

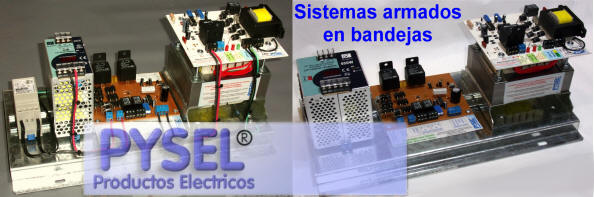

sistemas ininterrumpidos en bandeja 12v 24v

Sistemas de 8 y 15Amp con cargador de 6-9-12Amp, montados en bandeja.

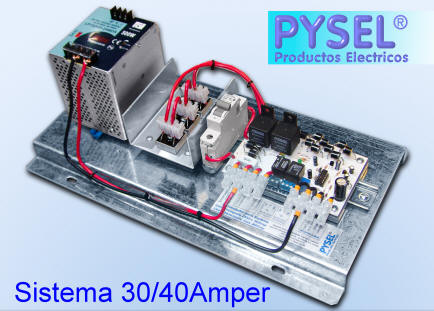

fuente ininterrumpida 30 40Amper sistema en bandeja, fuente cargadora y conmutador

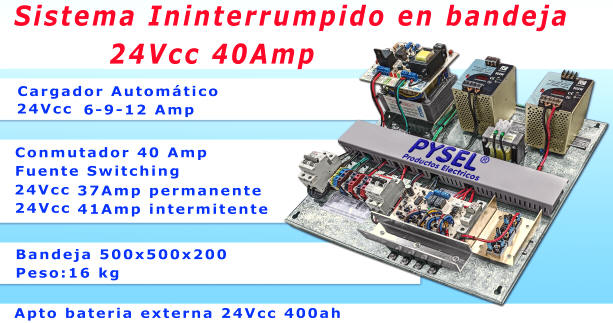

Sistema Ininterrumpido en bandeja 24Vcc 40Amp Cargador Automático 24vcc 6-9-12 Amp Conmutador 40 Amp Fuente Switching 37Amp permanente 41 Amp intermitente Bandeja 500x500x200





CONMUTADORES PARA SISTEMAS 36v y 48VCC Hasta 5Amp

CONMUTADOR PARA COMPONER SISTEMAS DE 36v y 48v : Conmuta una fuente externa y una batería conectada a un cargador de flote,

posee monitor repetidor de estado, fusible de protección de batería.  Capacidad recomendada 5A.  La conmutación se produce sin 0 volts.

Sistemas ininterrumpidos , ups para sistemas de telefonía y monitoreo en baja tensión.





LÍNEA  MODULAR  (h/10Amp)= 1 componente + fuente externa,  Salida - Máx.. 10A

Fuente cargadora  Fuente Ininterrumpida   Potencias 36v 360w  /  48v 480W  (ADMITEN PICOS +50%):



Sistema compuesto por 2 elementos, de los cuales uno es el cargador y conmutador, el otro es una fuente externa:

Fuente switching a elección Nominal 10A máx..10A



Cargador Flote máx. 3Amp Posee monitor de fuente y batería con indicación luminosa y rele repetidor para automatismo externo.

Posee monitor de cargador con indicación luminosa y rele repetidor para automatismo externo.

Modelo Open Frame, mejora la ventilación.

Permite sobrecargas del 20%.

Switching modelo DIN  Esquema de conexión + garantías

Códigos de producto tipo "open frame":

sistemas 36vcc

código

36v 4A..10A

24-SI-36V10A-OP + FSW4..10A

sistemas 48vcc

código

48v 4..10A

24-SI-48V10A-OP + FSW4..10A

Fuente switching a elección Nominal 10A máx..15A uso intermitente

Esquema de conexión, sist. 10A

Dimensiones: Placa  base: 320x160mm; alto: 70mm  +  fuente a elección

Posee una base doble de enganche en riel DIN



Ejemplos de Autonomía y tiempo de carga:

Batería / BANCO

17AH

33H

55H

Autonomía:

EL RENDIMIENTO DE LAS BATERÍAS BAJA CUANDO SE SUPERA EL 15-20% DE DESCARGA, RESPECTO DE LA CAPACIDAD

vea Catalogo de baterías

4hs a 4A

8hs a 4A

14hs a 4A

2hs a 6A

4,5hs a 6A

9hs a 6A

1,5hs a 8A

2hs a 8A

6hs a 8A

1hs a 10A

1,5hs a 10A

4hs a 10A

tiempo de carga.

6-10hs

11-17hs

18-24hs

Modelos Especiales

sistema con reja protectora:

cotización por cantidad, la reja obliga a ventilación forzada.



 SE INSTALA EN POSICIÓN VERTICAL PARA PERMITIR EL PASO DEL AIRE.

SE MONTA EN BANDEJA O EN TABLERO

Sistema cableado en bandeja

Fuentes Ininterrumpidas 48V 10A

Sistema armado en tablero

Informacion tecnica, esquemas y garantia       Vea : Detección de fallas en baterías      Vea : Detección de fallas en UPS



(FIM-E3A) LÍNEA MODULAR (3Amp)= 2 componentes

construcción estándar   Salida - Máx.. 3A  Fuente cargadora  Fuente Ininterrumpida



Potencias: 12V 36W 24V 72W

Sistema compuesto por UNA PLACA INTEGRADA + 1 transformador. Disponible en 12 o 24Vcc Fuente Estabilizada Nominal 3A máx..3A

Cargador Flote MÁX. 3A

Posee monitor de línea con indicación luminosa y rele repetidor para automatismo externo.

Posee monitor de batería con indicación luminosa y rele repetidor para automatismo externo.



Dimensiones: Placa (base: 290x125mm; alto: 70mm) + Transformador (base: 130x90mm; alto: 130mm)



Aplicación: Sistemas de transmisión de datos, telefonía, alarma, monitoreo y otros usos industriales con tensión máx. estabilizada y consumo constante.

La batería permite descargas de valor superior al nominal, empleando el rele repetidor que monitorea la tensión de línea.

Vea plano de conexión.

Sistema de 2 componentes, incluye transformador externo.

Posee una base doble de enganche en riel DIN

Modelo Abierto tipo "Open Frame"

Mejora la ventilación, permite la carga máxima en uso permanente + sobrecargas del 20%.

24-SIE-12V3A-OP (12Vcc)

24-SIE-24V3A-OP (24Vcc)

venta minima 10 unidades

(FIM-E3A) LÍNEA MODULAR (3Amp)= 2 componentes

construcción A PEDIDO - VENTA MÍNIMA 10 UNIDADES

Sistema de 2 componentes, incluye transformador externo.

Se instala en base bandeja

Modelo con Caja Protectora

venta mínima 10 unidades

Requiere ventilación forzada en el gabinete. Apta para gabinetes o tableros de gran volumen.

24-SIE-12V3A-CC (12Vcc) 24-SIE-24V3A-CC (24Vcc)

Informacion tecnica, esquemas y garantia       Vea : Detección de fallas en baterías      Vea : Detección de fallas en UPS      vea Catalogo de baterías
