Fuentes
Cargadoras - Ininterrumpidas, UPS en baja tensión
Suministran corriente continua y
carga las baterías de reserva, conmuta automáticamente a
baterías sin pulso de cero volts.
SISTEMAS
SIN MICRO-CORTE EN BAJA POTENCIA O
ALTA POTENCIA - SISTEMAS DE ALTA TENSIÓN -
SISTEMAS DE ALTA RECUPERACIÓN DE BATERÍA
|
CONMUTADORES PARA
ARMAR SISTEMAS DE 12Vcc y 24Vcc Hasta 40Amp |
1 |
|

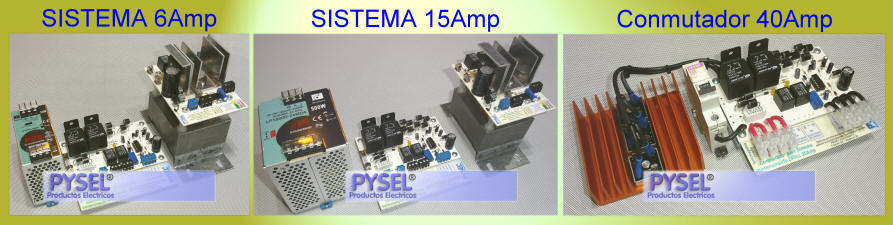

CONMUTADOR PARA COMPONER SISTEMAS DE
12v 24v en 8A, 15A, 25A y 40A máx..
Nueva versión 0517 con alarma
intermitente, apto para fuente con falla por temperatura.
vea mas detalles version 0517
sistema compuesto por 3 elementos: uno es el cargador, otro el
conmutador Y otra la fuente externa.
vea: detalle de conexión
|
|
Conmutador
|
12vcc |
conmutador + adicionales |
|
Conmutador |
24vcc |
conmutador +
adicionales |
|
24-ConAu3-12-8 |
8Amp |
u$s 158 +iva
+ cargador + fuente + batería |
|
24-ConAu3-24-8 |
8Amp |
u$s 167 +iva
+
cargador + fuente +
batería |
|
24-ConAu3-12-15 |
15Amp |
u$s 171 +iva
+ cargador + fuente + batería |
|
24-ConAu3-24-15 |
15Amp |
u$s 182 +iva
+
cargador + fuente +
batería |
|
24-ConAu3-12-25 |
25Amp |
u$s 257 +iva
+ cargador + fuente + batería |
|
24-ConAu3-24-25 |
25Amp |
u$s 264 +iva
+
cargador + fuente +
batería |
|
nominal 30A picos de 40A
24-ConAu3-12-40 |
40Amp |
u$s 341 +iva
+ cargador + fuente +
batería |
|
nominal 30A picos de 40A
24-ConAu3-24-40 |
40Amp |
u$s 349 +iva
+
cargador + fuente +
batería |
|
|
Fuente switching a elección. (vea fuentes switching: http://www.pysel.com.ar/precios/$6_2.htm)
Cargador a elección. Modelos
sugeridos 3A y 10A ajustable. (vea cargadores de
baterías:
http://www.pysel.com.ar/precios/$2_2.htm )
La elección del cargador corresponde a la
capacidad
de la batería y al tiempo de
respaldo y recupero, que se requiere en el
sistema. |
|
|
 |
Modelos Open Frame, mejoran la ventilación. Permiten
sobrecargas del 20%.
Ejemplo
1: cargador 12V 3A flote + fuente
12V 6,2A +
conmutador 12V 8A, capacidad
12v-6Amp (fuente)
Ejemplo
2: cargador 24V fondo flote 5/2A + fuente 24V
20A +
conmutador 24V 15A, capacidad
24v-15Amp (conmutador)
active este link para ver mas
detalles |
Modelo 8-15Amp Posee una base de enganche en riel
DIN
Base: 140x90mm, alto: 70mm + Cargador + Fuente.

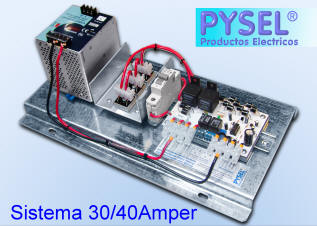

Modelo 25- 40Amp : enganche en riel
DIN
Base: 140x130mm alto: 70mm + disipador
externo 100x100 + térmica + Cargador + Fuente.
|

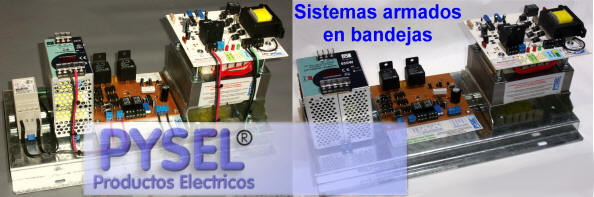

Sistemas
presentados en gabinete metálico o en bandeja. |
Sistema con cargador rápido
tipo fondo flote de
30Amp |
|
Sistemas de 8 y 15Amp con
cargador de 6-9-12Amp, montados en bandeja.
|
|
Sistema Ininterrumpido en
bandeja
12Vcc 25Amp
|
Sistema Ininterrumpido en
bandeja
24Vcc 40Amp
 |
|
Cargador
Automático
12vcc 6-9-12 Amp
Conmutador 25 Amp
Fuente Switching 12v
37 Amp permanente
41 Amp intermitente
Apto batería externa 12Vcc 400ah
Bandeja 420x420x200
Peso:12.5 kg |
Cargador
Automático
24vcc 6-9-12 Amp
Conmutador 40 Amp
Fuente Switching 2x12v
37 Amp permanente
41 Amp intermitente
Apto batería externa 24Vcc 400ah
Bandeja 500x500x200
Peso:16 kg |
|
Ejemplos de
Autonomía y tiempo de carga: |
|
Batería / BANCO |
33H |
55H |
110H |
220H |
|
Autonomía:
|
8hs
a 4A |
14hs
a 4A |
14hs
a 8A |
20hs a 11A |
|
4,5hs
a 6A |
9hs
a 6A |
9hs
a 12A |
15hs a 14A |
|
2hs
a 8A |
6hs a 8A |
6hs a 17A |
12hs
a 18A |
|
1,5hs
a 10A |
4hs a 10A |
4hs a 25A |
9hs
a 25A |
|
Cargador externo. |
3Amp
Flote |
6Amp
aut. |
12Amp
aut. |
25Amp
aut. |
|
tiempo de carga. |
15-17hs |
9-11hs |
10-12hs |
9-11hs |
|
EL RENDIMIENTO DE LAS
BATERÍAS BAJA CUANDO SE SUPERA EL
15-20% DE DESCARGA, RESPECTO DE LA
CAPACIDAD
Informacion
tecnica, esquemas y garantia
Vea : Detección de fallas
en baterías
Vea :
Detección de fallas
en UPS |
|
|
SISTEMA
12Vcc y 24Vcc 1Amp |
2 |
|
CONMUTADOR CON TRANSFORMADOR DE 12v
- 24v 1Amp.
Compuesto por un modulo 8T + 1
transformador. Disponible en
12 o 24Vcc Fuente Estabilizada
Nominal 850mA máx..1A Cargador Flote 0.2-1A
Posee monitor de línea con indicación luminosa y
rele repetidor para automatismo externo.
Posee monitor de batería con indicación luminosa y rele
repetidor para automatismo externo. |
|
Módulo: MONTAJE
en RIEL DIN

Modulo 8T (base: 145x96mm; alto: 65mm)
+ Transformador estándar B=65mm
D= 85mm A=76mm
Modelo Abierto tipo "Open Frame"
Mejora la ventilación, permite la
carga máxima en uso permanente.
|
24-FIM-E1A-OP (12Vcc)
24-FIM-E1A-OP (24Vcc)
el conjunto: u$s 316 +iva + Baterías |
Modelo con Caja Protectora
Requiere ventilación forzada en el
gabinete.
Apta para gabinetes o tableros de
gran volumen.
|
24-FIM-E1A-CC (12Vcc)
24-FIM-E1A-CC (24Vcc)
el conjunto: ref
u$s 363
+iva +
Baterías |
|
|
Ejemplos de Autonomía y tiempo de
carga: |
|
Batería BANCO |
7AH |
12AH |
17AH |
|
Autonomía |
10hs a
0.7A |
18hs a
0.7A |
25hs a
0.7A |
|
tiempo de carga. |
10-35hs |
20-60hs |
30-85hs |
+INFO
y fotos
Información técnica, esquemas y
garantía
Vea :
Detección de fallas
en baterías
Vea :
Detección de fallas
en UPS
Especial sobre pedido
Solicite cotización: Transformador para montar en riel Din.
 Dimensiones:
(base: 71x95mm; alto: 80mm). |
|
CONMUTADORES PARA SISTEMAS 36v y 48VCC
Hasta 5Amp |
3 |
|
CONMUTADOR PARA COMPONER SISTEMAS DE
36v y 48v
Conmuta una fuente
externa y una batería conectada a un cargador de
flote,
posee monitor repetidor de estado,
fusible de protección de batería.
Capacidad recomendada 5A. La conmutación se
produce sin 0 volts. |
24-ConAu3 u$s
492+iva
fabricación a
pedido
Modelos en 36Vcc y
48Vcc. |
|
CONMUTADOR + CARGADOR, SISTEMA 36VCC 48VCC
Hasta 10Amp. |
4 |
|
LÍNEA
MODULAR (especial) 36v 48v
(h/10Amp)=
1 placa + fuente externa
Posee monitor de fuente y
batería con indicación luminosa y rele
repetidor para automatismo externo.
Posee monitor de cargador con
indicación luminosa y rele repetidor para
automatismo externo |
|
EL MÓDULO INCLUYE
CARGADOR DE FLOTE
Modelo
Open Frame, mejora la ventilación.
Permite
sobrecargas del 20%.
Cargador
Flote máx. 3Amp
Posee una base doble de enganche en
riel DIN
Esquema de
conexión, sist. 10A
Dimensiones:
Placa base: 320x160mm; alto: 70mm + fuente a elección
|
Ejemplos de
Autonomía y tiempo de carga:
EL RENDIMIENTO DE LAS
BATERÍAS BAJA
CUANDO SE SUPERA EL
15-20% DE DESCARGA,
RESPECTO DE LA
CAPACIDAD |
|
Batería / BANCO |
17AH |
33H |
55H |
|
Autonomía:
|
4hs
a 4A |
8hs
a 4A |
14hs
a 4A |
|
2hs a 6A |
4,5hs
a 6A |
9hs
a 6A |
|
1,5hs a 8A |
2hs
a 8A |
6hs a 8A |
|
1hs a 10A |
1,5hs
a 10A |
4hs a 10A |
|
tiempo de carga. |
6-10hs |
11-17hs |
18-24hs |
|
Códigos de
producto tipo "open frame":
|
sistemas
36vcc |
código sistema |
importe conmutador
+
adicionales |
|
36v
4A..10A |
24-SI-36V10A-OP
+ FSW4..10A |
ref u$s
589 + iva
+ fuente +
batería |
|
sistemas
48vcc |
código sistema |
importe
conmutador
+ adicionales |
|
48v 4..10A |
24-SI-48V10A-OP
+ FSW4..10A |
ref u$s
623 + iva
+ fuente +
batería |
Fuente
switching a elección
Nominal
10A máx..15A
uso intermitente
(vea
fuentes switching:
http://www.pysel.com.ar/precios/$6_2.htm)
Información
técnica, esquemas y garantia
Vea :
Detección de fallas
en baterías
Vea :
Detección de fallas en UPS
Sistema armado en tablero y/o armado
en bandeja |
Modelos Especiales: sistema con reja
protectora: cotización por cantidad,
la reja obliga a ventilación
forzada.
|
ILUMINACIÓN DE
EMERGENCIA |
5 |
|
 CONTROL
PARA ILUMINACIÓN DE EMERGENCIA
Activador de
luminarias en baja tensión aislado de red,
detecta falta de fase,
corta la
descarga para protección de la batería.
Opcional, posee
salida para fotocélula en baja tensión o corte
mediante llave.
Modelos disponibles
12V y 24V con rele de conmutación de 1Amp para
activar
rele externo de potencia y modelo de
hasta 10Amp de carga directa.
Montaje riel DIN, poseen alimentación de
220V, bornera de entrada para batería y fuente,
bornera de salida para consumo, con rele interno que indica
falla del sistema por cualquier ítem, indicadores
luminosos.
Adicionales: se deben adicionar baterías, cargador de
flote y fuente, de acuerdo al consumo y a la reserva
esperada.
+Info |
Modelo 12 y 24V
1Amp:
24-ACT1A u$s 184
+iva fabricación a
pedido |
|
Modelo 12 y 24V
10Amp:
24-ACT10A u$s 253 +iva
fabricación a
pedido |
|
EQUIPOS COTIZADOS SOBRE PEDIDO |
|
ARMADO EN BANDEJA
conmuta sin 0V, construcción
a pedido, modelos 12 y 24V h/25A
Sistema compuesto por bandeja de 380x440mm +
conmutador con rele externo (reforzado)
+ llave térmica de línea + cargador + bornera de conexión.
Disponible en 12 o 24Vcc
Fuente
switching a elección (vea fuentes switching:
http://www.pysel.com.ar/precios/$6_2.htm)
SW: Fuente Switching que admite el sistema: 12Vcc
o 24Vcc en 6A, 8A,
12A, 20A.
Información técnica, esquemas y
garantía
Vea :
Detección de fallas
en baterías
Vea :
Detección de fallas
en UPS
|
bandeja 380*440mm, alto 190mm
apto gabinete GABEXEL GE 454521
+INFO y fotos(2) |
Autonomía y tiempo de carga: Cargador automático
6-9-12A |
|
Batería |
90AH |
200AH |
300AH |
|
Autonomía |
acorde al
consumo |
acorde al
consumo |
acorde al
consumo |
|
tiempo de
carga máx.. |
7-15hs |
17-34hs |
25-50hs |
|
|
ARMADO EN BANDEJA
conmutación a relé con micro corte, construcción
a pedido, modelos h/25A
Sistema compuesto por bandeja de 330x330mm +
cargador automático con bobina de choque, carga 10A
+ llave
térmica de línea + bornera de conexión.
Disponible en 12 o 24Vcc
Fuente
switching a elección (vea fuentes switching:
http://www.pysel.com.ar/precios/$6_2.htm)
SW: Fuente Switching que admite el sistema: 12Vcc
o 24Vcc en 6A, 8A,
12A, 20A.
Información técnica, esquemas y
garantía
Vea :
Detección de fallas
en baterías
Vea :
Detección de fallas
en UPS
|
bandeja 330*330mm, alto 190mm
+INFO y fotos(2) |
Autonomía y tiempo de carga: Cargador automático
6-9-12A |
|
Batería |
90AH |
200AH |
300AH |
|
Autonomía |
acorde al
consumo |
acorde al
consumo |
acorde al
consumo |
|
tiempo de
carga máx.. |
7-15hs |
17-34hs |
25-50hs |
|
|
SISTEMA
12Vcc y 24Vcc Hasta 3Amp
solo por producción mínima de 10
piezas |
7 |
|
CONMUTADOR CON TRANSFORMADOR DE 12v
- 24v 3Amp.
Sistema compuesto por UNA
PLACA INTEGRADA + 1 transformador.
Disponible en 12 o 24Vcc Posee monitor de línea y de
batería con
indicación luminosa y rele repetidor para
automatismo externo. Potencias: 12V
36W // 24V
72W Fuente
Estabilizada
Nominal
3A máx..3A Cargador
Flote MÁX. 3A
Dimensiones:
Placa (base: 290x125mm; alto: 70mm) + Transformador (base: 130x90mm; alto:
130mm) |
|
(FIM-E3A)
12v y 24v
(3Amp)= 2
componentes
construcción estándar
Posee una base doble de enganche en
riel DIN
(Construcción
con protección
A PEDIDO - VENTA MÍNIMA 5 UNIDADES
Se instala en base bandeja
|
Modelo Abierto
tipo "Open Frame"
Mejora
la ventilación,
permite la carga
máxima en uso permanente +
sobrecargas del 20%.
|
24-SIE-12V3A-OP (12Vcc)
24-SIE-24V3A-OP
(24Vcc)
el conjunto:
ref
u$s 767 +iva c/u
solo por
producción mínima de 10 piezas
venta unitaria + Baterías |
Información
técnica, esquemas y garantía
Vea :
Detección de fallas
en baterías
Vea :
Detección de fallas
en UPS
|
Ejemplos de
Autonomía y tiempo de carga
cargador de placa de flote 3Amp.: |
|
Batería / BANCO |
12AH |
17AH |
33H |
|
Autonomía |
4hs a 3A |
6hs a 3A |
11hs
a 3A |
|
tiempo de carga. |
4-6hs |
6-10hs |
11-17hs |
|
PYSEL Calle 16 Nº 3338/46 Berazategui (B
1884 DEJ) Bs. As. Argentina (54-11) 4216-3434
Contáctenos
Vea toda nuestra lista de Precios en:
www.pysel.com.ar/pesos.html
VOLVER A Iluminación de
Emergencia y Sistemas Ininterrumpidos |
